تفاصيل المنتج:
|
| دورة الحياة: | 100000 دورة | الجهد والتيار: | 250 فولت 16 أمبير |
|---|---|---|---|
| نوع الاتصال: | عادة ما تكون مغلقة أو مفتوحة عادة | نوع التبديل: | إعادة الضبط التلقائي أو إعادة الضبط اليدوي |
| نطاق درجة حرارة: | 50-150 | قضية: | الباكليت |
| تسليط الضوء: | واقي درجة حرارة 250 فولت 16 أمبير,واقي حراري يدوي لإعادة الضبط,ومفتاح إعادة ضبط تلقائي لدرجة الحرارة |
||

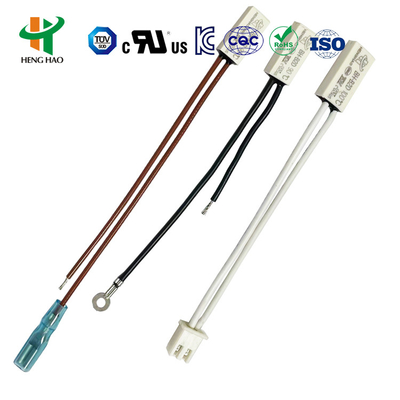

بي دبليو سلسلة ترموستات/KSD9700 حامي حراري/حامي درجة الحرارة BW9700
ترموستات سلسلة H20 ، H21مبدأ وهيكل
H20 ، H21serial الواقيات العالمية والمحسّنة مع غلاف معدني كبير تتكون من غلاف معدني موصل حراري ، أجزاء ثنائية المعدن ملحومة بنقطة تلامس من سبائك الفضة ، قوس موصل ، حامل تثبيت عازل ، شريط اتصال ثابت وكابل مقاومة للحرارة.في حالة التشغيل غير الطبيعي ، إلى جانب زيادة درجة حرارة البيئة إلى القيمة المحددة ، تقوم الأجزاء ثنائية المعدن بإجراء سريع ، وتفتح نقطة الاتصال ، وتفصل الدائرة.عندما يتم تبريد الجهاز إلى درجة الحرارة للتشغيل الآمن ، سيتم إغلاق نقطة الاتصال تلقائيًا واستعادة التشغيل العادي.
H20 ، H21series الحماية الحراريةمواصفات
| التصنيف الكهربائي | DC-12V كحد أقصى 12A ؛DC-24V كحد أقصى 10A ؛AC-125V كحد أقصى 8A ؛AC-250V كحد أقصى 16A |
| فتح درجة الحرارة | (30 ~ 150) ± 5 درجة مئوية ؛5 درجات مئوية خطوة |
| إعادة ضبط درجة الحرارة | 2/3 درجة حرارة العمل مع تحمل ± 15 درجة مئوية.يمكن أيضًا توفير درجة حرارة إعادة الضبط وفقًا لمتطلبات العملاء. |
| أوقات الحياة | 10000 مرة |
| مقاومة إغلاق الاتصال: | ≤50mΩ |
| مقاومة العزل: | ≥ 100 مΩ |
| القوة الكهربائية: |
|
| ملف UL لا | E487478 |
| شهادة CQC لا | CQC16002142880 |
| شهادة TUV لا | B160592241002 |
H20 ، H21series الحماية الحرارية 'البعد
| نموذج | قضية | الطول (مم) | العرض (مم) | عالية (مم) | المجلد والحالية | سلك الرصاص |
| H20 | بلاستيك | 18.5 | 8 | 4 | DC-12V كحد أقصى 12A ؛DC-24V كحد أقصى 10A ؛AC-125V كحد أقصى 8A ؛AC-250V كحد أقصى 10A |
# 20 3135 ، نهاية 5 مم نصف تنطلق ، الطول 70 مم ، أو حسب طلب العميل |

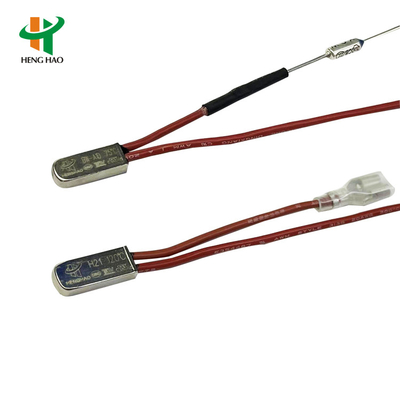

| H21 | معدن | 18.5 | 7.3 | 3.8 | ||
| H21 | معدن | 20 | 8 | 4 | AC250V 20 أمبير | # 16 3135 |
| BH-A1D | معدن | 15 | 6.6 | 3.2 | DC-12V كحد أقصى 12A ؛DC-24V كحد أقصى 10A ؛AC-125V كحد أقصى 8A ؛AC-250V |
# 20 3135 ، # 22 3266 ، # 22 3135 ، نهاية 5 ملم نصف تنطلق ، الطول 70 مم ، أو حسب طلب العميل |

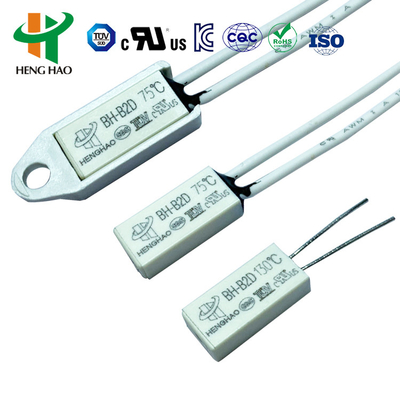

| BH-B2D | بلاستيك | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | بلاستيك | 15 | 5.2 | 2.4 | DC-12V كحد أقصى 4A ؛DC-24V كحد أقصى 3A ؛AC-125V كحد أقصى 3A ؛AC-250V كحد أقصى 2A | 3266-AWG24 # ، 3135-AWG24 # أو شريط نيكل بشكل طبيعي ، الطول 70 مم أو حسب طلب العميل |
H20 ، H21تطبيق سلسلة حامية درجة الحرارة
تنطبق H20 ، H21series على البطارية القابلة للشحن ، الصابورة ، المدلك ، المحرك الصغير ، المحولات ، الأدوات الكهربائية ، الأجهزة الكهربائية الحرارية والأجهزة إلخ.
3.1.نوع إعادة الضبط اليدوي: تتكون مكونات استشعار درجة الحرارة من شريط ثنائي المعدن.عندما تصل درجة الحرارة إلى نطاق درجة حرارة الإجراء ، ستقفز بسرعة وينفصل الجهاز المتحرك.عندما تنخفض درجة الحرارة إلى نقطة درجة حرارة ثابتة ، لا يمكن إعادة تعيين نقطة الاتصال حتى يتم إعادة توصيل الدائرة بالضغط على زر إعادة الضبط.ثم تسترد نقاط الاتصال ، لتصل إلى غرض توصيل أو فصل الدائرة وإعادة تشغيل الدائرة عن طريق إعادة الضبط اليدوي.(يرجى التذكير: 1.يمكن إعادة ضبط هذا النوع من منظم الحرارة يدويًا عندما تنخفض درجة الحرارة بمقدار 20 درجة مئوية بعد إجراء الخاطف بالضغط على زر إعادة الضبط. وينصح باستخدام 4 ~ 6 N ؛ من فضلك لا تستخدم الكثير من القوة .2. لضمان الوظيفة العادية ، يجب ألا تقل المسافة بين زر إعادة الضبط وغطاء الإغلاق عن 20.4 مم.)
3.2نوع إعادة الضبط اليدوي: تتكون مكونات استشعار درجة الحرارة من شريط ثنائي المعدن.عندما تصل درجة الحرارة إلى نطاق درجة حرارة الإجراء ، ستقفز بسرعة وينفصل الجهاز المتحرك.عندما تنخفض درجة الحرارة إلى نقطة درجة حرارة ثابتة ، يمكن إعادة تعيين نقطة الاتصال تلقائيًا وبدء العمل.
الموافقة على شهادة المنتج UL و CQC و TUV و RoHS.
