تفاصيل المنتج:
|
| Life Cycle: | 100000 cycles | Voltage & Current: | 250V 16A |
|---|---|---|---|
| Contact type: | normally closed or normally open | Switch type: | auto reset or manual reset |

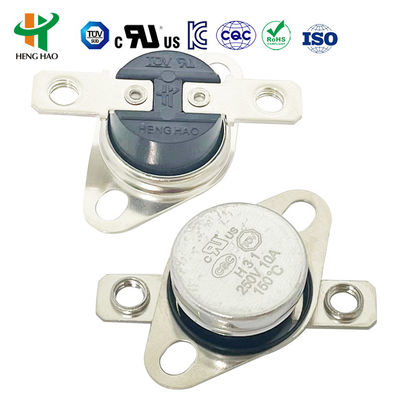

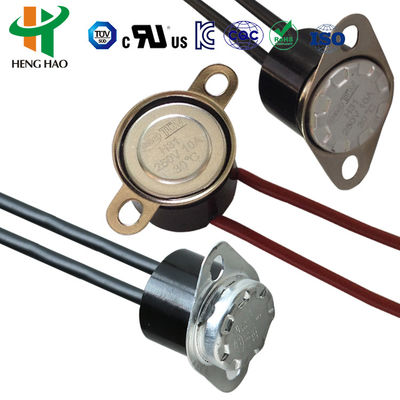

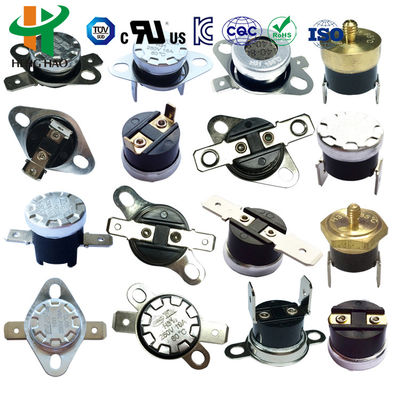

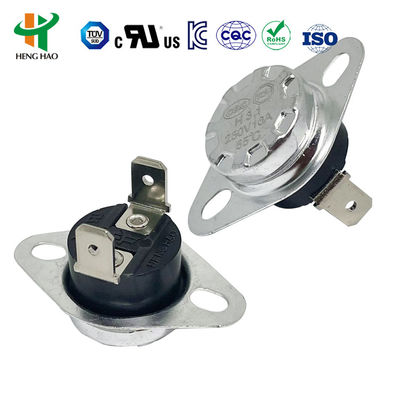

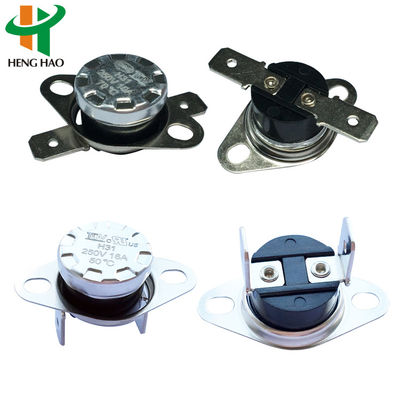

KSD301 درجة الحرارة التي يتم التحكم بها على مفتاح إيقاف، KSD301 الحرارة لمهبلة تبريد السيارات
جهاز تحكم الحرارة KSD301 / حماية حرارية ثنائية المعادن / حماية درجة حرارة KSD301
1. KSD301 ((H31) حماية درجة الحرارة مبدأ وهيكل
المبدأ الرئيسي لسلسلة KSD الحرارة هو أن إحدى وظائف الأقراص ثنائية المعادن هي العمل الفوري تحت تغير درجة حرارة الاستشعار.يمكن أن يدفع العمل للاستقبال من خلال الهيكل الداخلي، ومن ثم تسبب في من خارج الدائرة في النهاية. الخصائص الرئيسية هي تثبيت درجة حرارة العمل، والعمل سريع موثوق به،فترة عمل أطول وتداخلات راديوية أقل.
2مواصفات KSD301 (H31) الحرارة
2.1. القياس الكهربائي: AC 125V ماكس 15A؛ AC250V 5A 10A 15A ماكس 16A
2.2درجة حرارة العمل: -10 ~ 300 درجة
2.3- فرق درجة حرارة الاسترداد والعمل: 10 إلى 25 درجة، أو وفقا لطلب العميل.
2.4- انحراف درجة الحرارة: +-3 / +-5 / +-10 درجة أو حسب طلب العميل
2.5مقاومة الدوائر: ≤50mΩ (القيمة الأولية)
2.6مقاومة العزل: ≥100mΩ (DC500V حالة طبيعية)
2.7قوة كهربائية: AC50Hz 1500V / min ، لا تعمي (الحالة العادية)
دورة الحياة: ≥100000
2.8عادة مغلقة أو مفتوحة
2.9نوعان من دعامات التركيب: متحركة أو ثابتة
2.10المحطة
نوع المحطة: سلسلة 187 من 4.8*0.5mm و 4.8*0.8mm، سلسلة 250 من 6.3*0.8mm
زاوية الطرف: زاوية الانحناء: 0 ~ 90 °C اختياري
2.11نوعان من الجسم: البلاستيك أو السيراميك.

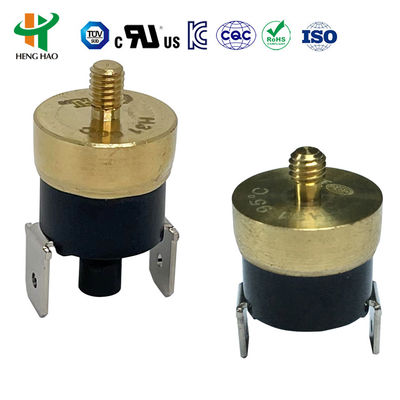

2.12هناك نوعان من أجهزة استشعار درجة الحرارة: غطاء الألومنيوم أو رأس النحاس.
3الفرق بين نوع إعادة ضبط تلقائي ونوع إعادة ضبط يدوية

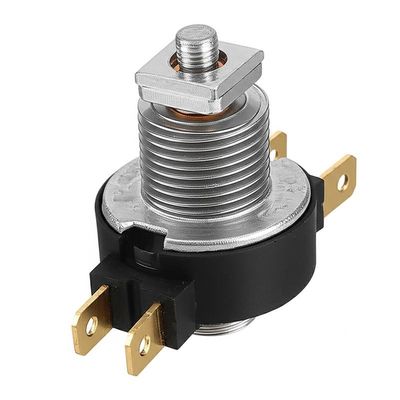

3.1. نوع إعادة ضبط يدوي: تتكون مكونات استشعار درجة الحرارة من شريط ثنائي المعدن. عندما تصل درجة الحرارة إلى نطاق درجة الحرارة التنفيذية ، فستقفز بسرعة ويتم فصل القرص المتحرك.عندما تنخفض درجة الحرارة إلى نقطة حرارة ثابتة، نقطة الاتصال لا يمكن إعادة تعيين حتى إعادة توصيل الدائرة عن طريق الضغط على زر إعادة تعيين.الوصول إلى الغرض من توصيل الدوائر أو فكها وإعادة تشغيلها عن طريق إعادة ضبط الدوائر يدويًا. (تذكير لطيف: 1. يمكن لهذا النوع من الحرارة إعادة تعيين يدوي إعادة تعيين عند انخفاض درجة الحرارة 20 °C بعد العمل المباشر عن طريق الضغط على زر إعادة تعيين. و 4 ~ 6 ن سيكون من المستحسن؛رجاءً لا تستخدمي القوة كثيراًلضمان العمل الطبيعي، يجب أن تكون المسافة بين زر إعادة التثبيت وغطاء الإغلاق لا تقل عن 20.4 ملم.
3.2. نوع إعادة ضبط يدوي: تتكون مكونات استشعار درجة الحرارة من شريط ثنائي المعدن. عندما تصل درجة الحرارة إلى نطاق درجة الحرارة التنفيذية ، فستقفز بسرعة ويتم فصل القرص المتحرك.عندما تنخفض درجة الحرارة إلى نقطة حرارة ثابتة، يمكن أن نقطة الاتصال إعادة ضبط تلقائية والبدء في العمل.
4. KSD301 (H31) الحرارة الثنائية المعدنية التطبيق
يستخدم كمراقب لدرجة الحرارة للأجهزة الكهربائية المنزلية ويتم تطبيقه على نطاق واسع في أواني القهوة، المحمصات التلقائية، المصفوفات، أواني المياه الكهربائية، أسلحة البخار، الحديد البخار، سخانات الرياح،أفران الميكروويف، أجهزة تسليم المياه، الخ
درجة حرارة مفتوحة ودرجة حرارة إعادة تعيين
1وفقا لطلب العميل لتحديد درجة حرارة فتح وإعادة ضبط درجة الحرارة.
2. معايير درجة حرارة مفتوحة ودرجة حرارة إعادة تعيين للشريحة لنوع إعادة تعيين تلقائي كما هو موضح أدناه
| إفتتاح مؤقت | أعد ضبط الحرارة | إفتتاح مؤقت | أعد ضبط الحرارة | إفتتاح مؤقت | أعد ضبط الحرارة |
| -20 درجة مئوية +-5 درجات مئوية | 5°C+-5°C | 95 درجة مئوية +-5 درجة مئوية | 80 درجة مئوية +-5 درجات مئوية | 205 درجة مئوية +-5 درجات مئوية | 175 درجة مئوية + 10 درجات مئوية |
| -15 درجة مئوية +-5 درجات مئوية | 5°C+-5°C | 100 درجة مئوية +-5 درجات مئوية | 80 درجة مئوية + 10 درجات مئوية | 210 درجة مئوية +-5 درجة مئوية | 180 درجة مئوية + 10 درجات مئوية |
| -10 درجة مئوية +-5 درجة مئوية | 5°C+-5°C | 105 درجة مئوية +-5 درجة مئوية | 85 درجة مئوية + 10 درجات مئوية | 215 درجة مئوية +-5 درجات مئوية | 185 درجة مئوية + 10 درجات مئوية |
| 0°C+-5°C | -10 درجة مئوية +-5 درجة مئوية | 110 درجة مئوية +-5 درجة مئوية | 90 درجة مئوية + 10 درجات مئوية | 220 درجة مئوية +-5 درجات مئوية | 190 درجة مئوية + 10 درجات مئوية |
| 5°C+-5°C | -5°C+-5°C | 115 درجة مئوية +-5 درجة مئوية | 95 درجة مئوية + 10 درجة مئوية | 225 درجة مئوية +-5 درجة مئوية | 195 درجة مئوية + 10 درجات مئوية |
| 10°C+-5°C | 0°C+-5°C | 120 درجة مئوية +-5 درجات مئوية | 100 درجة مئوية + 10 درجات مئوية | 230 درجة مئوية +-5 درجة مئوية | 200 درجة مئوية + 10 درجات مئوية |
| 15°C+-5°C | 5°C+-5°C | 125 درجة مئوية +-5 درجات مئوية | 105 درجة مئوية + 10 درجات مئوية | 235 درجة مئوية +-5 درجة مئوية | 205 درجة مئوية + 10 درجات مئوية |
| 20 درجة مئوية +-5 درجة مئوية | 5°C+-5°C | 130 درجة مئوية +-5 درجات مئوية | 110 درجة مئوية + 10 درجات مئوية | 240 درجة مئوية +-5 درجات مئوية | 210 درجة مئوية + 10 درجات مئوية |
| 25 درجة مئوية +-5 درجات مئوية | 10°C+-5°C | 135 درجة مئوية +-5 درجة مئوية | 115 درجة مئوية + 10 درجات مئوية | 245 درجة مئوية +-5 درجة مئوية | 215 درجة مئوية + 10 درجات مئوية |
| 30 درجة مئوية +-5 درجة مئوية | 15°C+-5°C | 140 درجة مئوية +-5 درجات مئوية | 120 درجة مئوية + 10 درجات مئوية | 250 درجة مئوية +-5 درجات مئوية | 220 درجة مئوية + 10 درجات مئوية |
| 35°C+-5°C | 20 درجة مئوية +-5 درجة مئوية | 145 درجة مئوية +-5 درجة مئوية | 125 درجة مئوية + 10 درجات مئوية | 255 درجة مئوية +-5 درجة مئوية | 225 درجة مئوية + 10 درجات مئوية |
| 40 درجة مئوية +-5 درجة مئوية | 25 درجة مئوية +-5 درجات مئوية | 150 درجة مئوية +-5 درجات مئوية | 130 درجة مئوية + 10 درجات مئوية | 260 درجة مئوية +-5 درجات مئوية | 230 درجة مئوية + 10 درجات مئوية |
| 45°C+-5°C | 30 درجة مئوية +-5 درجة مئوية | 155 درجة مئوية +-5 درجات مئوية | 130 درجة مئوية + 10 درجات مئوية | 265 درجة مئوية +-5 درجة مئوية | 235 درجة مئوية + 10 درجات مئوية |
| 50 درجة مئوية +-5 درجات مئوية | 35°C+-5°C | 160 درجة مئوية +-5 درجات مئوية | 135 درجة مئوية + 10 درجات مئوية | 270 درجة مئوية +-5 درجة مئوية | 240 درجة مئوية + 10 درجات مئوية |
| 55 درجة مئوية +-5 درجة مئوية | 40 درجة مئوية +-5 درجة مئوية | 165 درجة مئوية +-5 درجات مئوية | 140 درجة مئوية + 10 درجات مئوية | 275 درجة مئوية +-5 درجة مئوية | 245 درجة مئوية + 10 درجات مئوية |
| 60 درجة مئوية +-5 درجات مئوية | 45°C+-5°C | 170 درجة مئوية +-5 درجات مئوية | 145 درجة مئوية + 10 درجات مئوية | 280 درجة مئوية +-5 درجات مئوية | 250 درجة مئوية + 10 درجات مئوية |
| 65 درجة مئوية +-5 درجات مئوية | 50 درجة مئوية +-5 درجات مئوية | 175 درجة مئوية +-5 درجات مئوية | 150 درجة مئوية + 10 درجات مئوية | 285 درجة مئوية +-5 درجة مئوية | 255 درجة مئوية + 10 درجات مئوية |
| 70 درجة مئوية +-5 درجات مئوية | 55 درجة مئوية +-5 درجة مئوية | 180 درجة مئوية +-5 درجات مئوية | 155 درجة مئوية + 10 درجات مئوية | 290°C+-5°C | 260 درجة مئوية + 10 درجات مئوية |
| 75 درجة مئوية +-5 درجات مئوية | 60 درجة مئوية +-5 درجات مئوية | 185 درجة مئوية +-5 درجات مئوية | 155 درجة مئوية + 10 درجات مئوية | 295 درجة مئوية +-5 درجة مئوية | 265 درجة مئوية + 10 درجة مئوية |
| 80 درجة مئوية +-5 درجات مئوية | 65 درجة مئوية +-5 درجات مئوية | 190 درجة مئوية +-5 درجة مئوية | 160 درجة مئوية + 10 درجات مئوية | 300 درجة مئوية +-5 درجات مئوية | 270 درجة مئوية + 10 درجات مئوية |
| 85 درجة مئوية +-5 درجة مئوية | 70 درجة مئوية +-5 درجات مئوية | 195 درجة مئوية +-5 درجة مئوية | 165 درجة مئوية + 10 درجات مئوية | ||
| 90 درجة مئوية +-5 درجة مئوية | 75 درجة مئوية +-5 درجات مئوية | 200 درجة مئوية +-5 درجات مئوية | 170 درجة مئوية + 10 درجات مئوية |
موافقة المنتج على شهادات UL،CQC،VDE و RoHS.
