تفاصيل المنتج:
|
| دورة الحياة: | 10000 | الجهد والتيار: | 250 فولت 16 أمبير |
|---|---|---|---|
| نوع الاتصال: | عادة ما تكون مغلقة أو مفتوحة بشكل طبيعي. | نوع التبديل: | إعادة الضبط التلقائي أو إعادة الضبط اليدوي |
| نطاق الحرارة: | 50-150 | القضية: | غلاف معدني كبير |
| إبراز: | حامي حراري Ksd9700,BW9700 فيوز الحراري,BW9700 الحماية الحرارية,BW9700 Thermal Fuse,BW9700 Thermal Protector |
||
إعادة ضبط التأمين الحراري تلقائي KW9700 التأمين الحراري BW9700 الحامي الحراري KSD9700 BW-ABS
الحماية العالمية و المحسنة H20 و H21 المتسلسلة مع غلاف معدني كبير تتكون من غلاف معدني موصل حراريا ، أجزاء ثنائية المعادن المطاومة مع نقطة اتصال سبائك الفضة ،دعامة موصلةفي حالة عمل غير طبيعي، مع زيادة درجة حرارة البيئة إلى القيمة المحددة،الأجزاء المعدنية تعمل بسرعةعندما يتم تبريد الجهاز إلى درجة الحرارة اللازمة للعمل الآمن، ستغلق نقطة الاتصال تلقائيًا وتستعيد التشغيل الطبيعي.
الحماية الحرارية لسلسلة H20,H21مواصفات
| التصنيف الكهربائي | DC-12V ماكس 12A؛ DC-24V ماكس 10A؛ AC-125V ماكس 8A؛ AC-250V ماكس 16A |
| درجة حرارة مفتوحة | (30 ~ 150) ± 5 درجة مئوية ؛ 5 درجات مئوية في خطوة |
| إعادة ضبط درجة الحرارة | 2/3 من درجة حرارة العمل مع تساهل ± 15 درجة مئوية. يمكن أيضًا توفير درجة حرارة إعادة التثبيت وفقًا لمتطلبات العملاء. |
| أوقات الحياة | 10000 مرة |
| مقاومة الإغلاق: | ≤50mΩ |
| مقاومة العزل: | ≥100mΩ |
| القوة الكهربائية: |
|
| UL رقم الملف | E487478 |
| شهادة CQC رقم | CQC16002142880 |
| شهادة TUV رقم | B160592241002 |
الحماية الحرارية لسلسلة H20,H21s البعد
| النموذج | القضية | الطول ((ملم) | العرض ((ملم) | ارتفاع ((ملم) | Vol.&Current | أسلاك الرصاص |
| H20 | البلاستيك | 18.5 | 8 | 4 | DC-12V ماكس 12A؛ DC-24V ماكس 10A؛ AC-125V ماكس 8A؛ AC-250V ماكس 10A |
#20 3135، نهاية 5mm نصف محفوفة، الطول هو 70mm، أو وفقا للعملاء |
| H21 | المعدن | 18.5 | 7.3 | 3.8 | ||
| H21 | المعدن | 20 | 8 | 4 | AC250V 20A | #16 3135 |

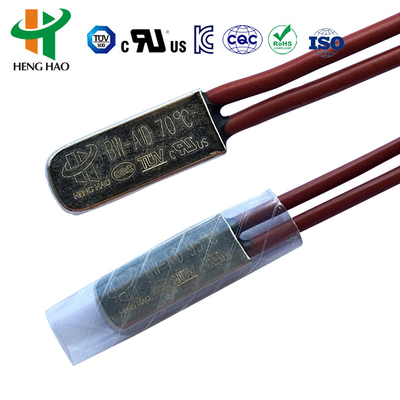

| BH-A1D | المعدن | 15 | 6.6 | 3.2 | DC-12V max 12A؛ DC-24V max 10A؛ AC-125V max 8A؛ AC-250V |
#20 3135, #22 3266, #22 3135, نهاية 5 ملم نصف محفوفة، الطول هو 70mm، أو وفقا للعملاء |

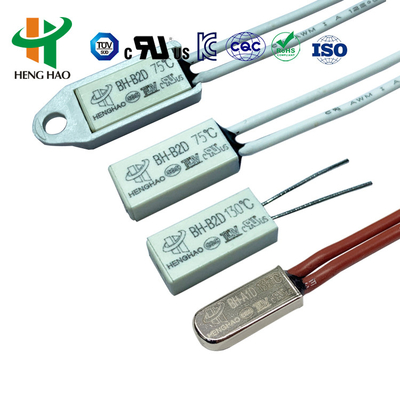

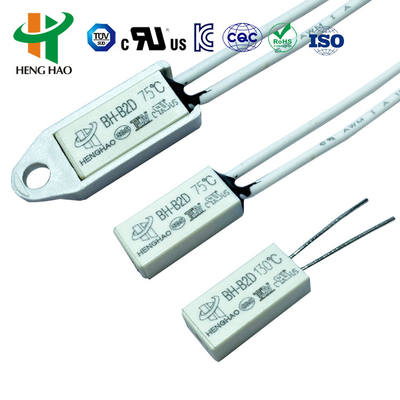

| BH-B2D | البلاستيك | 15 | 7.1 | 3.8 | ||

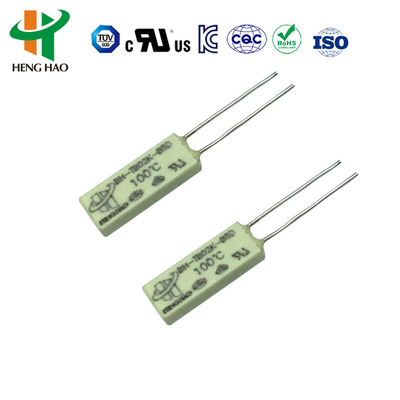

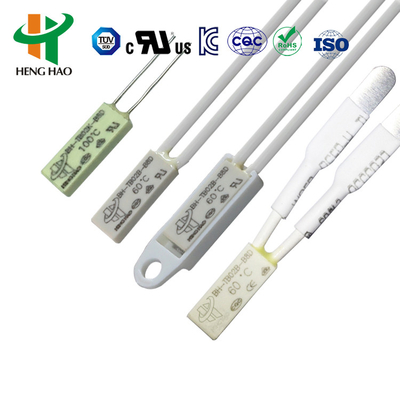

| BH-TB02B-B8D | البلاستيك | 15 | 5.2 | 2.4 | DC-12V max 4A؛ DC-24V max 3A؛ AC-125V max 3A؛ AC-250V max 2A | 3266-AWG24#، 3135-AWG24# أو شريط النيكل عادة، الطول هو 70 مم أو وفقا للعملاء |
H20,H21الحماية من درجة الحرارة في السلسلة
سلسلة H20 و H21 قابلة للتطبيق على البطارية القابلة للشحن والحمولة و جهاز التدليك و المحركات الصغيرة و المحولات و الأدوات الكهربائية و الأجهزة الكهربائية الحرارية و الأدوات الخ
3.1. نوع إعادة ضبط يدوي: تتكون مكونات استشعار درجة الحرارة من شريط ثنائي المعدن. عندما تصل درجة الحرارة إلى نطاق درجة الحرارة التنفيذية ، فستقفز بسرعة ويتم فصل القرص المتحرك.عندما تنخفض درجة الحرارة إلى نقطة حرارة ثابتة، نقطة الاتصال لا يمكن إعادة التشغيل حتى إعادة توصيل الدائرة عن طريق الضغط على زر إعادة التشغيل.الوصول إلى الغرض من توصيل الدوائر أو فكها وإعادة تشغيلها عن طريق إعادة ضبط الدوائر يدويًا. (تذكير لطيف: 1. يمكن لهذا النوع من الحرارة إعادة تعيين يدوي إعادة تعيين عند انخفاض درجة الحرارة 20 °C بعد العمل المباشر عن طريق الضغط على زر إعادة تعيين. و 4 ~ 6 ن سيكون من المستحسن؛رجاءً لا تستخدمي القوة كثيراًلضمان العمل الطبيعي، يجب أن تكون المسافة بين زر إعادة التثبيت وغطاء الإغلاق لا تقل عن 20.4 ملم.
موافقة المنتج على شهادات UL،CQC،TUV و RoHS.
