تفاصيل المنتج:
|
| دورة الحياة: | 100000 دورة | الجهد والتيار: | 250 فولت 16 أمبير |
|---|---|---|---|
| نوع الاتصال: | عادة ما تكون مغلقة أو مفتوحة عادة | نوع التبديل: | إعادة الضبط التلقائي أو إعادة الضبط اليدوي |
| نطاق الحرارة: | 0-250 ℃ | ||
| إبراز: | إعادة تعيين التبديل الحراري التلقائي,إعادة ضبط التأمين الحراري تلقائيًا,مفتاح درجة الحرارة,Auto Reset Thermal Fuse,Temperature Switch Thermal Fuse |
||
التبديل التلقائي للفيوز الحراري التبديل الحراري للفيوز الحراري التبديل الحراري
سلسلة BW & BH التي يمكن أن تحمي من التيار الزائد ودرجة الحرارة الزائدة مغلقة بشدة ، المقاومة الداخلية الصغيرة ، لا يوجد ضوضاء وإعادة ضبط تلقائيًا.عندما يتدفق التيار من خلال المعادن الثنائية التي تكون حساسة لدرجة الحرارة والتيار، سيتم تغيير حالة المعدن الثنائي عن طريق زيادة درجة الحرارة أو زيادة التيار لقطع الدائرة أو تشغيل الدائرة. سلسلة BH هي أكثر أمانا من الحماية العادية،كما لا يوجد تأثير درجة الحرارة تأخير في حالة التيار الكبير المفاجئ.
جهاز تحديد الحرارة من سلسلة BHمواصفات
التصنيف الكهربائي:
| التصنيف الكهربائي | DC-12V ماكس 12A؛ DC-24V ماكس 10A؛ AC-125V ماكس 8A؛ AC-250V ماكس 16A |
| درجة حرارة مفتوحة | (30 ~ 150) ± 5 درجة مئوية ؛ 5 درجات مئوية في خطوة |
| إعادة ضبط درجة الحرارة | 2/3 من درجة حرارة العمل مع تساهل ± 15 درجة مئوية. يمكن أيضًا توفير درجة حرارة إعادة التثبيت وفقًا لمتطلبات العملاء. |
| أوقات الحياة | 10000 مرة |
| الحجم | L15mm W7.1mm H3.8mm |
| أسلاك الرصاص | # 22 3266، نهاية نصف محاولة، الطول هو 70mm، أو وفقا للعملاء |
| UL رقم الملف | E487478 |
| شهادة CQC رقم | CQC16002142880 |
| شهادة TUV رقم | B160592241002 |
الحماية الحرارية من سلسلة KSD9700البعد

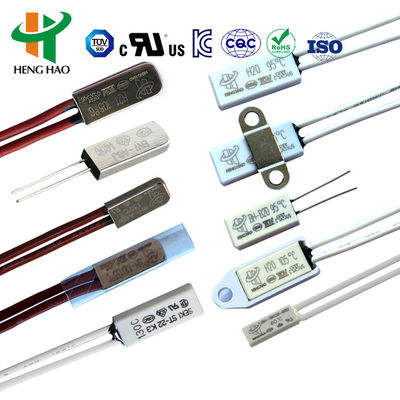

| النموذج | القضية | الطول ((ملم) | العرض ((ملم) | ارتفاع ((ملم) | Vol.&Current | أسلاك الرصاص |
| H20 | البلاستيك | 18.5 | 8 | 4 | DC-12V ماكس 12A؛ DC-24V ماكس 10A؛ AC-125V ماكس 8A؛ AC-250V ماكس 10A |
#20 3135، نهاية 5mm نصف محفوفة، الطول هو 70mm، أو وفقا للعملاء |
| H21 | المعدن | 18.5 | 7.3 | 3.8 | ||
| H21 | المعدن | 20 | 8 | 4 | AC250V 20A | #16 3135 |

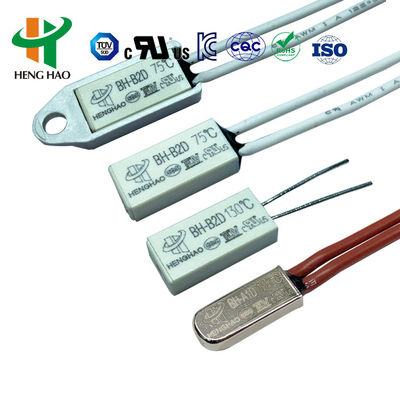

| BH-A1D | المعدن | 15 | 6.6 | 3.2 | DC-12V max 12A؛ DC-24V max 10A؛ AC-125V max 8A؛ AC-250V |
#20 3135, #22 3266, #22 3135, نهاية 5 ملم نصف محفوفة، الطول هو 70mm، أو وفقا للعملاء |

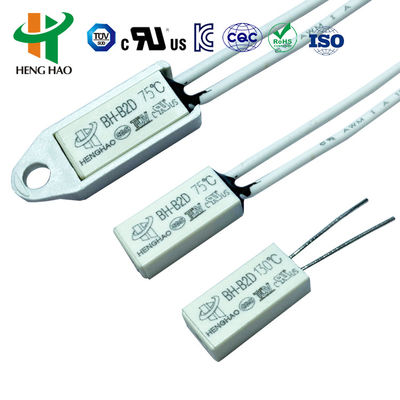

| BH-B2D | البلاستيك | 15 | 7.1 | 3.8 | ||

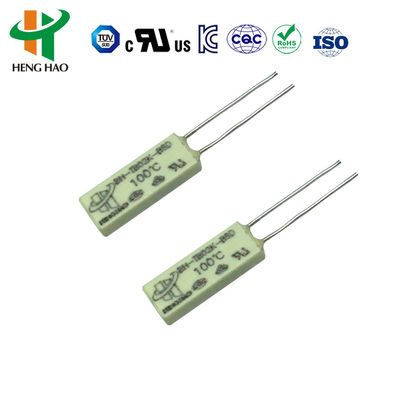

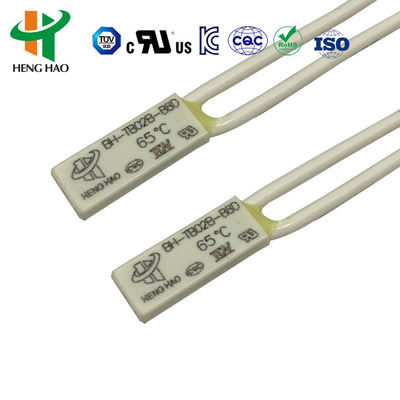

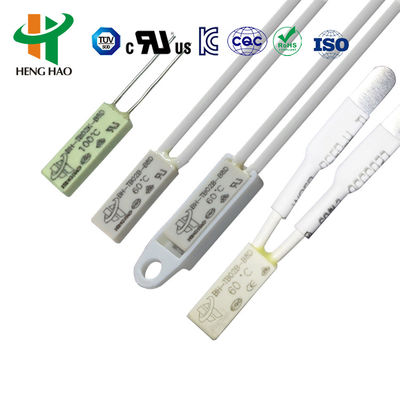

| BH-TB02B-B8D | البلاستيك | 15 | 5.2 | 2.4 | DC-12V max 4A؛ DC-24V max 3A؛ AC-125V max 3A؛ AC-250V max 2A | 3266-AWG24#، 3135-AWG24# أو شريط النيكل عادة، الطول هو 70 مم أو وفقا للعملاء |
BW-ABJالتبديل التلقائي للفيوز الحراري التبديل الحراري للفيوز الحراري التبديل الحراري
جهاز التحكم في درجة الحرارة،حماية أمنية فعالة وموثوقة وأجهزة إنذار، تستخدم على نطاق واسع في أنواع مختلفة من محركات 1.5 حصان،مراقب درجة الحرارة،آلة لحام عاكس،طاقة التبديل،جهاز تحكم درجة الحرارةأجهزة كهربائية ومعدات كهربائية أخرى لمنع زيادة التيار والحرارة الناجمة عن حالة العمل غير الطبيعية.أنواع محفزة قادرة على تحمل ضغط 3.5MPa مناسبة لتركيب محرك مغلف بالبلاستيك.
| الرمز | الحرارة | الرمز | الحرارة |
| 30 | 30 درجة مئوية | 100 | 100 درجة مئوية |
| 35 | 35 درجة مئوية | 105 | 105 درجة مئوية |
| 40 | 40 درجة مئوية | 110 | 110 درجة مئوية |
| 45 | 45 درجة مئوية | 115 | 115 درجة مئوية |
| 50 | 50 درجة مئوية | 120 | 120 درجة مئوية |
| 55 | 55 درجة مئوية | 125 | 125 درجة مئوية |
| 60 | 60 درجة مئوية | 130 | 130 درجة مئوية |
| 70 | 70 درجة مئوية | 135 | 135 درجة مئوية |
| 75 | 75 درجة مئوية | 140 | 140 درجة مئوية |
| 80 | 80 درجة مئوية | 145 | 145 درجة مئوية |
| 85 | 85 درجة مئوية | 150 | 150 درجة مئوية |
| 90 | 90 درجة مئوية |
جهاز تحكم الحرارة من سلسلة BW / الحامي الحراري KSD9700 / حامي الحرارة BW9700
1. تيرمستات سلسلة BW مبدأ وهيكل
الحمايات العالمية والمتطورة في سلسلة BW مع غلاف معدني كبير تتكون من غلاف معدني موصل حراري ، أجزاء ثنائية المعادن المطاومة بنقطة اتصال سبائك الفضة ، دعامة موصلة ،موقف تثبيت العزل، شريط اتصال ثابت وكابل مقاوم للحرارة. في حالة عدم انتظام التشغيل، جنبا إلى جنب مع زيادة درجة حرارة البيئة إلى القيمة المحددة، والقطع الثنائية المعدنية تنفذ العمل السريع،افتح نقطة الاتصالعندما يتم تبريد الجهاز إلى درجة الحرارة اللازمة للعمل الآمن ، ستغلق نقطة الاتصال تلقائيًا وتستعيد العمل الطبيعي.
2الحماية الحرارية لسلسلة BW
2.1نوع المفتاح: مغلق بشكل طبيعي، مفتوح بشكل طبيعي.
2.2التوتر / التيار التشغيلي: AC250V / 5A ؛ AC125V / 8A
2.3درجة حرارة التشغيل: 40 ~ 150 °C (خطوة واحدة لكل 5 °C)
2.4. التسامح القياسي: +-3°C / +-5°C / +-7°C
2.5إعادة ضبط درجة الحرارة: انخفاض درجة حرارة العمل بنسبة 15-45 درجة مئوية
2.6مقاومة الإغلاق: ≤50mΩ
2.7مقاومة العزل: ≥100mΩ
2.8الطاقة الكهربائية: AC1500V / 1min خالية من ظاهرة الانهيار والفلاش.
2.9عمر الخدمة: 10000 مرة
3الحماية الحرارية لسلسلة BW
|
النموذج |
الطول |
العرض |
عالية |
|
BW9700 |
20 |
7.3 |
3.8 |
4الحماية من درجة الحرارة من سلسلة BW
سلسلة BW قابلة للتطبيق على البطارية القابلة للشحن والحمولة وجهاز التدليك والمحرك والمحول والأدوات الكهربائية والأجهزة الكهربائية الحرارية والأدوات الخ.
|
الرمز |
درجة حرارة مفتوحة |
إعادة ضبط درجة الحرارة |
الرمز |
درجة حرارة مفتوحة |
إعادة ضبط درجة الحرارة |
|
045 |
45+-4.5 درجة مئوية |
≥33 درجة مئوية |
105 |
105+-5 درجة مئوية |
75+-15 درجة مئوية |
|
050 |
50+-5 درجة مئوية |
≥35 درجة مئوية |
110 |
110+-5 درجة مئوية |
75+-15 درجة مئوية |
|
055 |
55+-5 درجة مئوية |
42+-6 درجة مئوية |
115 |
115+-5 درجة مئوية |
80+-15 درجة مئوية |
|
060 |
60+-5 درجة مئوية |
45+-8 درجة مئوية |
120 |
120+-5 درجة مئوية |
85+-15 درجة مئوية |
|
065 |
65+-5 درجة مئوية |
48+-10 درجة مئوية |
125 |
125+-5 درجة مئوية |
85+-15 درجة مئوية |
|
070 |
70+-5 درجة مئوية |
50+-12 درجة مئوية |
130 |
130+-5 درجة مئوية |
90+-15 درجة مئوية |
|
075 |
75+-5 درجة مئوية |
53+-14 درجة مئوية |
135 |
135+-5°C |
95+-15 درجة مئوية |
|
080 |
80+-5 درجة مئوية |
55+-15 درجة مئوية |
140 |
140+-5 درجة مئوية |
100+-15 درجة مئوية |
|
085 |
85+-5 درجة مئوية |
60+-15 درجة مئوية |
145 |
145+-5 درجة مئوية |
100+-15 درجة مئوية |
|
090 |
90+-5 درجة مئوية |
65+-15 درجة مئوية |
150 |
150+-5 درجة مئوية |
105+-15 درجة مئوية |
|
095 |
95+-5 درجة مئوية |
70+-15 درجة مئوية |
155 |
155+-5 درجة مئوية |
110+-15 درجة مئوية |
|
100 |
100+-5 درجة مئوية |
70+-15 درجة مئوية |
|
|
|
موافقة المنتج على شهادات UL،CQC،VDE و RoHS.
