تفاصيل المنتج:
|
| دورة الحياة: | 100000 دورة | الجهد والتيار: | 250 فولت 10 أمبير |
|---|---|---|---|
| نوع الاتصال: | عادة ما تكون مغلقة أو مفتوحة عادة | نوع التبديل: | إعادة الضبط التلقائي أو إعادة الضبط اليدوي |
| نطاق الحرارة: | 50-150 | القضية: | البلاستيك |
| إبراز: | KW9700 مفتاح قطع حراري,BW9700 مفتاح قطع حراري,BW9700 Thermal Cut Off Switch |
||

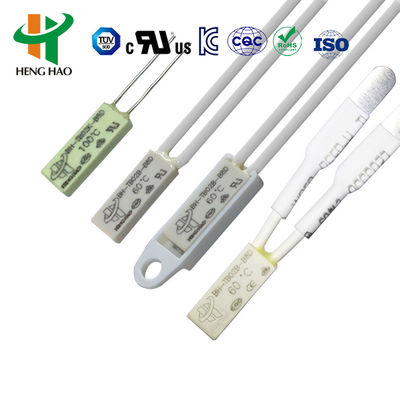

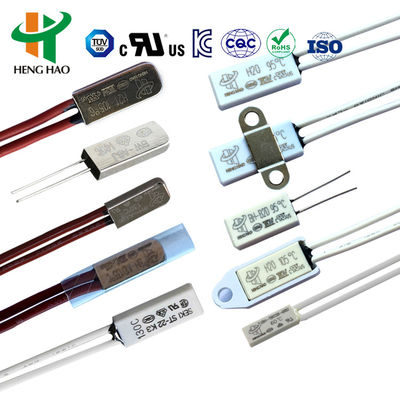

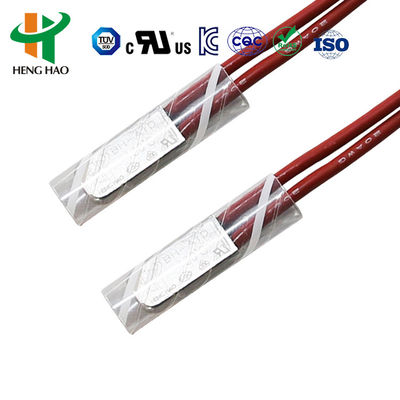

سيكي ST-22 KW9700 الحرارة الفورية ST-22 سيكي الحرارة BW9700 الحرارية قطع المفتاح
سلسلة BW & BH التي يمكن أن تحمي من التيار الزائد ودرجة الحرارة الزائدة مغلقة بشدة ، المقاومة الداخلية الصغيرة ، لا يوجد ضوضاء وإعادة ضبط تلقائيًا.عندما يتدفق التيار من خلال المعادن الثنائية التي تكون حساسة لدرجة الحرارة والتيار، سيتم تغيير حالة المعدن الثنائي من خلال زيادة درجة الحرارة أو زيادة التيار لقطع الدائرة أو تشغيل الدائرة. سلسلة BH هي أكثر أمانا من الحماية العادية،كما لا يوجد تأثير درجة الحرارة تأخير في حالة التيار الكبير المفاجئ.
BW-ABSالحرارة الحراريةالمواصفات
التصنيف الكهربائي:
| التصنيف الكهربائي | DC-12V ماكس 12A؛ DC-24V ماكس 10A؛ AC-125V ماكس 8A؛ AC-250V ماكس 16A |
| درجة حرارة مفتوحة | (30 ~ 150) ± 5 درجة مئوية ؛ 5 درجات مئوية في خطوة |
| إعادة ضبط درجة الحرارة | 2/3 من درجة حرارة العمل مع تسامح ± 15 درجة مئوية. يمكن أيضًا توفير درجة حرارة إعادة التثبيت وفقًا لمتطلبات العملاء. |
| أوقات الحياة | 10000 مرة |
| الحجم | L15mm W7.1mm H3.8mm |
| أسلاك الرصاص | # 22 3266، نهاية نصف محاولة، الطول هو 70mm، أو وفقا للعملاء |
| UL رقم الملف | E487478 |
| شهادة CQC رقم | CQC16002142880 |
| شهادة TUV رقم | B160592241002 |
الحماية الحرارية من سلسلة BHالبعد
| النموذج | القضية | الطول ((ملم) | العرض ((ملم) | ارتفاع ((ملم) | Vol.&Current | أسلاك الرصاص |
| H20 | البلاستيك | 18.5 | 8 | 4 | DC-12V ماكس 12A؛ DC-24V ماكس 10A؛ AC-125V ماكس 8A؛ AC-250V ماكس 10A |
#20 3135، نهاية 5mm نصف محفوفة، الطول هو 70mm، أو وفقا للعملاء |
| H21 | المعدن | 18.5 | 7.3 | 3.8 | ||
| H21 | المعدن | 20 | 8 | 4 | AC250V 20A | #16 3135 |

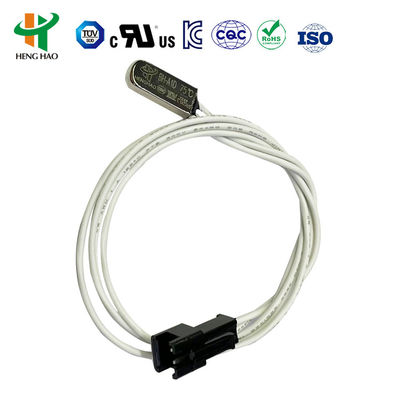

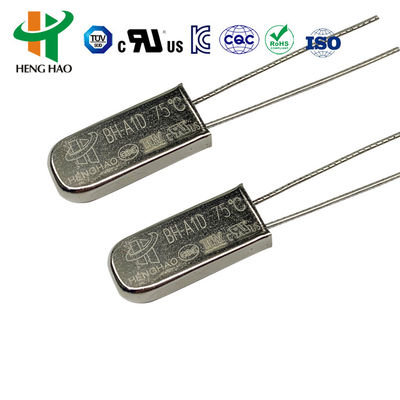

| BH-A1D | المعدن | 15 | 6.6 | 3.2 | DC-12V max 12A؛ DC-24V max 10A؛ AC-125V max 8A؛ AC-250V |
#20 3135, #22 3266, #22 3135, نهاية 5 ملم نصف محفوفة، الطول هو 70mm، أو وفقا للعملاء |

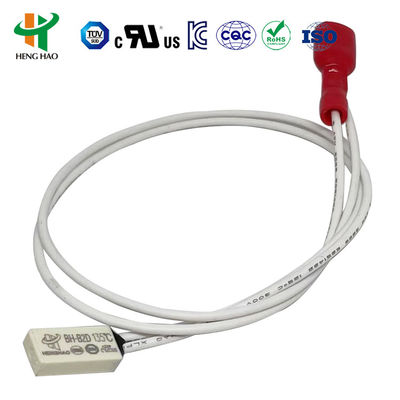

| BH-B2D | البلاستيك | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | البلاستيك | 15 | 5.2 | 2.4 | DC-12V max 4A؛ DC-24V max 3A؛ AC-125V max 3A؛ AC-250V max 2A | 3266-AWG24#، 3135-AWG24# أو شريط النيكل عادة، الطول هو 70 مم أو وفقا للعميل |
BW-ABSالحرارة الحراريةالتطبيق والتعليم
يتم استخدامها على نطاق واسع في أنواع مختلفة من محركات 1.5 حصان، وترموسات الحركة الفورية، آلة لحام عاكس،طاقة التبديل، الحرارة الفورية ، المصابيح الفلورية ، الحرارة الفورية ، الأجهزة الكهربائية وغيرها من المعدات الكهربائية لمنع التيار الزائد والسخونة الزائدة الناجمة عن حالة العمل غير الطبيعية.الأنواع المقاومة التي يمكن أن تتحمل ضغط 3.5MPa مناسبة لتركيب محرك مغلف بالبلاستيك.
| الرمز | الحرارة | الرمز | الحرارة |
| 30 | 30 درجة مئوية | 100 | 100 درجة مئوية |
| 35 | 35 درجة مئوية | 105 | 105 درجة مئوية |
| 40 | 40 درجة مئوية | 110 | 110 درجة مئوية |
| 45 | 45 درجة مئوية | 115 | 115 درجة مئوية |
| 50 | 50 درجة مئوية | 120 | 120 درجة مئوية |
| 55 | 55 درجة مئوية | 125 | 125 درجة مئوية |
| 60 | 60 درجة مئوية | 130 | 130 درجة مئوية |
| 70 | 70 درجة مئوية | 135 | 135 درجة مئوية |
| 75 | 75 درجة مئوية | 140 | 140 درجة مئوية |
| 80 | 80 درجة مئوية | 145 | 145 درجة مئوية |
| 85 | 85 درجة مئوية | 150 | 150 درجة مئوية |
| 90 | 90 درجة مئوية |
جهاز تحديد الحرارة من سلسلة H20,H21مبدأ وهيكل
الحماية العالمية و المحسنة H20 و H21 المتسلسلة مع غلاف معدني كبير تتكون من غلاف معدني موصل حراريا ، أجزاء ثنائية المعادن المطاومة مع نقطة اتصال سبائك الفضة ،دعامة موصلةفي حالة عمل غير طبيعي، جنبا إلى جنب مع زيادة درجة حرارة البيئة إلى القيمة المحددةالأجزاء المعدنية تعمل بسرعةعندما يتم تبريد الجهاز إلى درجة الحرارة اللازمة للعمل الآمن، ستغلق نقطة الاتصال تلقائيًا وتستعيد التشغيل الطبيعي.
الحماية الحرارية لسلسلة H20,H21مواصفات
| التصنيف الكهربائي | DC-12V ماكس 12A؛ DC-24V ماكس 10A؛ AC-125V ماكس 8A؛ AC-250V ماكس 16A |
| درجة حرارة مفتوحة | (30 ~ 150) ± 5 درجة مئوية ؛ 5 درجات مئوية في خطوة |
| إعادة ضبط درجة الحرارة | 2/3 من درجة حرارة العمل مع تسامح ± 15 درجة مئوية. يمكن أيضًا توفير درجة حرارة إعادة التثبيت وفقًا لمتطلبات العملاء. |
| أوقات الحياة | 10000 مرة |
| مقاومة الإغلاق: | ≤50mΩ |
| مقاومة العزل: | ≥100mΩ |
| القوة الكهربائية: |
|
| UL رقم الملف | E487478 |
| شهادة CQC رقم | CQC16002142880 |
| شهادة TUV رقم | B160592241002 |
الحماية الحرارية لسلسلة H20,H21s البعد
| النموذج | القضية | الطول ((ملم) | العرض ((ملم) | ارتفاع ((ملم) | Vol.&Current | أسلاك الرصاص |
| H20 | البلاستيك | 18.5 | 8 | 4 | DC-12V ماكس 12A؛ DC-24V ماكس 10A؛ AC-125V ماكس 8A؛ AC-250V ماكس 10A |
#20 3135، نهاية 5mm نصف محفوفة، الطول هو 70mm، أو وفقا للعملاء |
| H21 | المعدن | 18.5 | 7.3 | 3.8 | ||
| H21 | المعدن | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | المعدن | 15 | 6.6 | 3.2 | DC-12V max 12A؛ DC-24V max 10A؛ AC-125V max 8A؛ AC-250V |
#20 3135, #22 3266, #22 3135, نهاية 5 ملم نصف محفوفة، الطول هو 70mm، أو وفقا للعملاء |
| BH-B2D | البلاستيك | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | البلاستيك | 15 | 5.2 | 2.4 | DC-12V max 4A؛ DC-24V max 3A؛ AC-125V max 3A؛ AC-250V max 2A | 3266-AWG24#، 3135-AWG24# أو شريط النيكل عادة، الطول هو 70 مم أو وفقا للعميل |
H20,H21الحماية من درجة الحرارة في السلسلة
سلسلة H20، H21 قابلة للتطبيق على البطارية القابلة للشحن، والحمولة، وجهاز التدليك، والمحركات الصغيرة، والمحولات، والأدوات الكهربائية، والأجهزة الكهربائية الحرارية والأدوات الخ.
موافقة المنتج على شهادات UL،CQC،TUV و RoHS.
