تفاصيل المنتج:
|
| دورة الحياة: | 100000 دورة | الجهد والتيار: | 250 فولت 16 أمبير |
|---|---|---|---|
| نوع الاتصال: | عادة ما تكون مغلقة أو مفتوحة عادة | نوع التبديل: | إعادة الضبط التلقائي أو إعادة الضبط اليدوي |
| نطاق الحرارة: | 50-150 | القضية: | الباكليت |
| إبراز: | مفتاح التحكم في درجة الحرارة,مفتاح درجة الحرارة Kw9700,مفتاح الحرارة KSD9700,Kw9700 Temperature Switch,KSD9700 Temperature Switch |
||

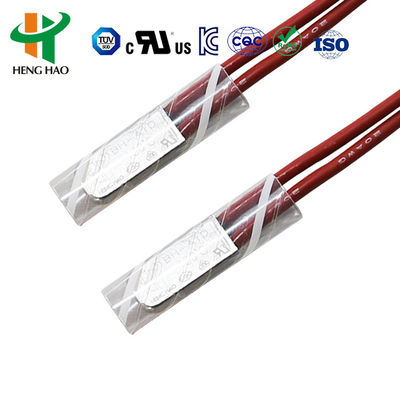

مفتاح التحكم في درجة الحرارة KSD9700 جهاز التحكم في درجة الحرارة Kw9700 مفتاح الحرارة
KSD9700حامي درجة الحرارةالمبدأ والبنية
الحماية العالمية و المحسنة H20 و H21 المتسلسلة مع غلاف معدني كبير تتكون من غلاف معدني موصل حراريا ، أجزاء ثنائية المعادن المطاومة مع نقطة اتصال سبائك الفضة ،دعامة موصلةفي حالة عمل غير طبيعي، جنبا إلى جنب مع زيادة درجة حرارة البيئة إلى القيمة المحددةالأجزاء المعدنية تعمل بسرعةعندما يتم تبريد الجهاز إلى درجة الحرارة اللازمة للعمل الآمن، ستغلق نقطة الاتصال تلقائيًا وتستعيد التشغيل الطبيعي.
الحماية الحرارية لسلسلة H20,H21مواصفات
| التصنيف الكهربائي | DC-12V ماكس 12A؛ DC-24V ماكس 10A؛ AC-125V ماكس 8A؛ AC-250V ماكس 16A |
| درجة حرارة مفتوحة | (30 ~ 150) ± 5 درجة مئوية ؛ 5 درجات مئوية في خطوة |
| إعادة ضبط درجة الحرارة | 2/3 من درجة حرارة العمل مع تسامح ± 15 درجة مئوية. يمكن أيضًا توفير درجة حرارة إعادة التثبيت وفقًا لمتطلبات العملاء. |
| أوقات الحياة | 10000 مرة |
| مقاومة الإغلاق: | ≤50mΩ |
| مقاومة العزل: | ≥100mΩ |
| القوة الكهربائية: |
|
| UL رقم الملف | E487478 |
| شهادة CQC رقم | CQC16002142880 |
| شهادة TUV رقم | B160592241002 |
KSD9700جهاز تحكم درجة الحرارةالبعد
| النموذج | القضية | الطول ((ملم) | العرض ((ملم) | ارتفاع ((ملم) | Vol.&Current | أسلاك الرصاص |

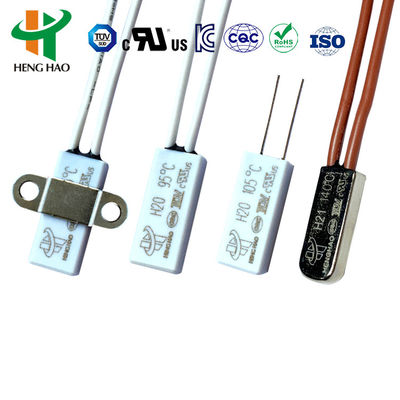

| H20 | البلاستيك | 18.5 | 8 | 4 | DC-12V ماكس 12A؛ DC-24V ماكس 10A؛ AC-125V ماكس 8A؛ AC-250V ماكس 10A |
#20 3135، نهاية 5mm نصف محفوفة، الطول هو 70mm، أو وفقا للعملاء |
| H21 | المعدن | 18.5 | 7.3 | 3.8 | ||
| H21 | المعدن | 20 | 8 | 4 | AC250V 20A | #16 3135 |

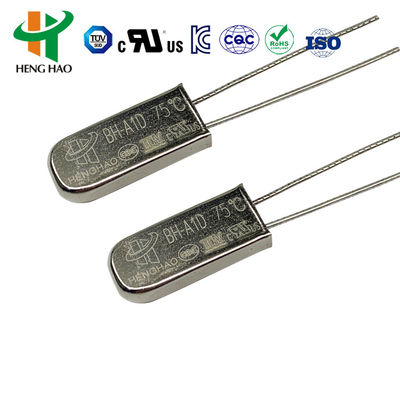

| BH-A1D | المعدن | 15 | 6.6 | 3.2 | DC-12V max 12A؛ DC-24V max 10A؛ AC-125V max 8A؛ AC-250V |
#20 3135, #22 3266, #22 3135, نهاية 5 ملم نصف محفوفة، الطول هو 70mm، أو وفقا للعملاء |

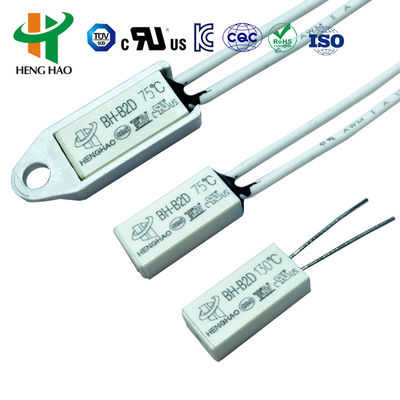

| BH-B2D | البلاستيك | 15 | 7.1 | 3.8 | ||

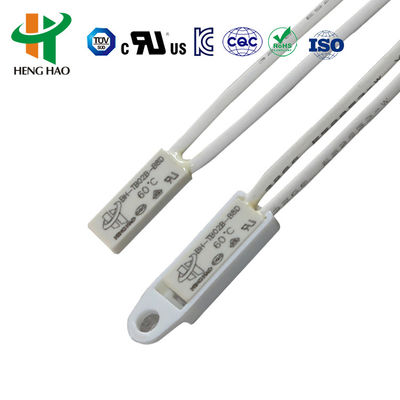

| BH-TB02B-B8D | البلاستيك | 15 | 5.2 | 2.4 | DC-12V max 4A؛ DC-24V max 3A؛ AC-125V max 3A؛ AC-250V max 2A | 3266-AWG24#، 3135-AWG24# أو شريط النيكل عادة، الطول هو 70 مم أو وفقا للعميل |
H20,H21الحماية من درجة الحرارة في السلسلة
سلسلة H20، H21 قابلة للتطبيق على البطارية القابلة للشحن، والحمولة، وجهاز التدليك، والمحركات الصغيرة، والمحولات، والأدوات الكهربائية، والأجهزة الكهربائية الحرارية والأدوات الخ.
3.1. نوع إعادة ضبط يدوي: تتكون مكونات استشعار درجة الحرارة من شريط ثنائي المعدن. عندما تصل درجة الحرارة إلى نطاق درجة الحرارة التنفيذية ، فستقفز بسرعة ويتم فصل القرص المتحرك.عندما تنخفض درجة الحرارة إلى نقطة حرارة ثابتة، نقطة الاتصال لا يمكن إعادة التشغيل حتى إعادة توصيل الدائرة عن طريق الضغط على زر إعادة التشغيل.الوصول إلى الغرض من توصيل الدوائر أو فكها وإعادة تشغيلها عن طريق إعادة ضبط الدوائر يدويًا. (تذكير لطيف: 1. يمكن لهذا النوع من الحرارة إعادة تعيين يدوي إعادة تعيين عند انخفاض درجة الحرارة 20 °C بعد العمل المباشر عن طريق الضغط على زر إعادة تعيين.رجاءً لا تستخدمي القوة كثيراًلضمان العمل الطبيعي، يجب أن تكون المسافة بين زر إعادة التثبيت وغطاء الإغلاق لا تقل عن 20.4 ملم.
3.2. نوع إعادة ضبط يدوي: تتكون مكونات استشعار درجة الحرارة من شريط ثنائي المعدن. عندما تصل درجة الحرارة إلى نطاق درجة الحرارة التنفيذية ، فستقفز بسرعة ويتم فصل القرص المتحرك.عندما تنخفض درجة الحرارة إلى نقطة حرارة ثابتة، يمكن أن نقطة الاتصال إعادة ضبط تلقائية والبدء في العمل.
موافقة المنتج على شهادات UL،CQC،TUV و RoHS.
