تفاصيل المنتج:
|
| دورة الحياة: | 100000 دورة | الجهد والتيار: | 250V 16A |
|---|---|---|---|
| نوع الاتصال: | عادة مغلقة أو مفتوحة عادة | نوع التبديل: | إعادة ضبط السيارات أو إعادة تعيين يدوي |
| نطاق درجة الحرارة: | 0-250 ℃ | ||
| إبراز: | جهاز حماية الحرارة من الإفراط في الحمولة,مفتاح الحرارة KSD للمعدات الكهربائية,9700K الحرارة مع حماية المحرك |
||

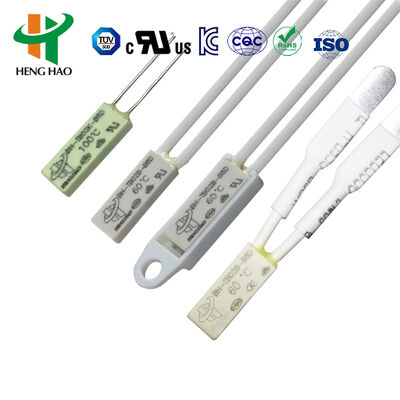

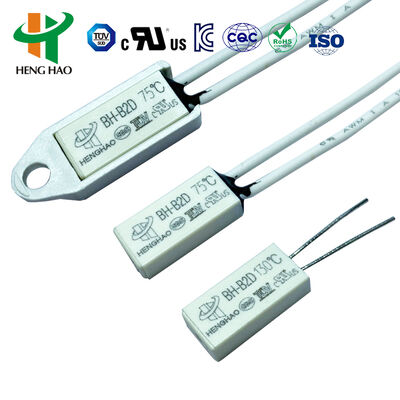

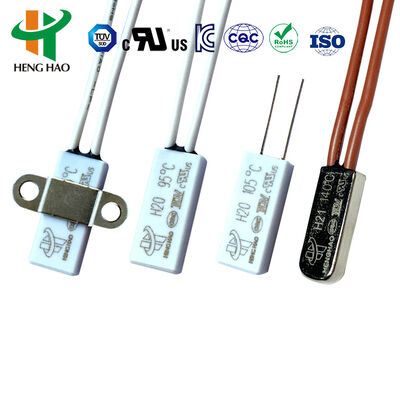

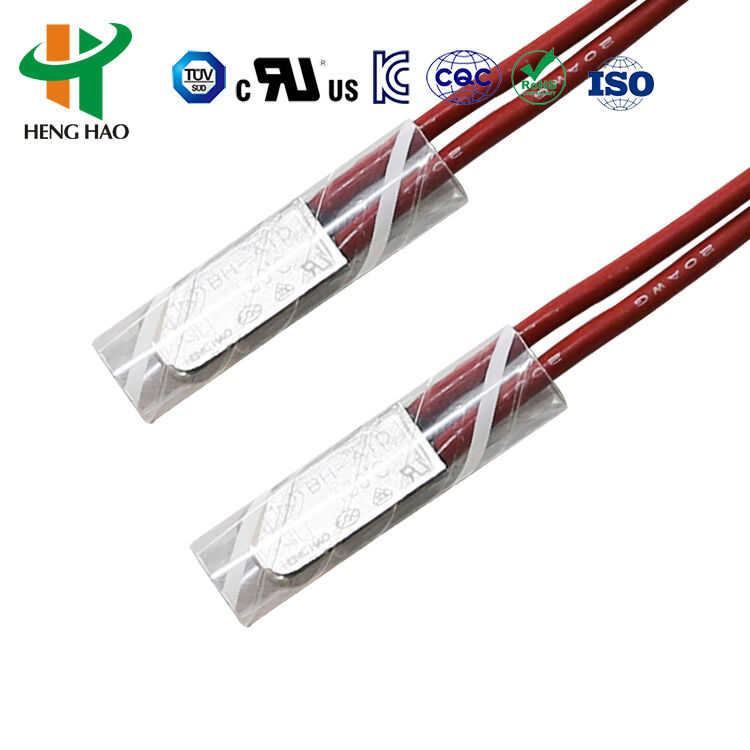

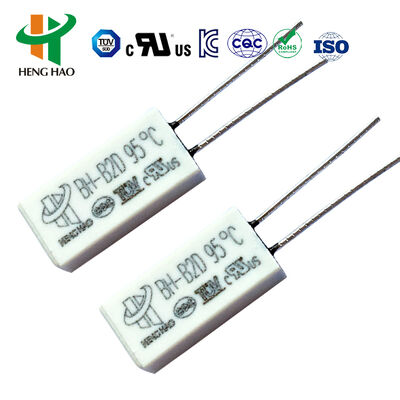

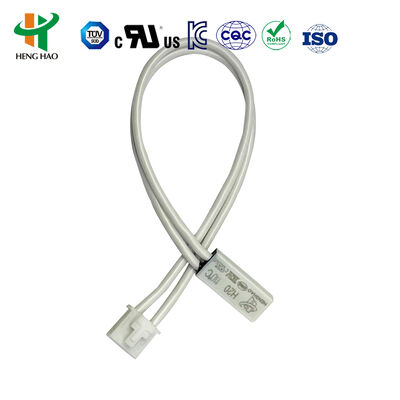

صمام حماية حراري للمحرك بغلاف معدني، معدات كهربائية، استخدام ثرموستات 9700K
صمام حراري BW للمحرك، واقي حراري بغلاف معدني
مبدأ وهيكل الواقي الحراري لسلسلة BW
الواقي الحراري لسلسلة BW يستخدم شريطًا ثنائي المعدن ذا هندسة معينة، بدون آليات مساعدة، فقط من خلال الشريط ثنائي المعدن نفسه الذي يستشعر الحرارة الناتجة عن التيار، ويغير حالته بسرعة، ويقود تلقائيًا آلية التلامس لقطع ومعالجة الدائرة، حماية من الحرارة الزائدة، حماية من الحمل الزائد.
تطبيق الواقي الحراري لسلسلة BW
يُطبق على نطاق واسع في المحركات الكهربائية والمعدات الكهربائية مثل البطانيات الكهربائية، الجدران الساخنة، محركات الغسالات، محركات آلات حليب الصويا، محركات المراوح، محركات تكييف الهواء، المحركات الكسرية، المحركات ذات التيار المستمر، المحركات عديمة الفرشاة ذات التيار المتردد، مضخات المياه، المحولات، المقومات، الإضاءة، البطاريات القابلة لإعادة الشحن، أجهزة التسخين الكهربائية، إلخ.
الواقي الحراري لسلسلة BWالمواصفات
1. نوع التلامس: مغلق عادة ومفتوح عادة
2. التصنيف الكهربائي: 10A/AC120V؛ 8A/AC250V؛ 10A/AC250V؛ 16A/AC250V
3. مقاومة الدائرة: ≤50mΩ (القيمة الأولية)
4. مقاومة العزل: ≥100mΩ
5. نطاق درجة حرارة التشغيل: 40~150 درجة مئوية
6. الغلاف: غلاف معدني وغلاف بلاستيكي
7. العمر الافتراضي: ≥10,000 مرة
8. الحجم:
| الموديل | الطول (مم) | العرض (مم) | الارتفاع (مم) | التصنيف الكهربائي | سلك التوصيل (مم) |
| BW معدني | 20 | 7.5 | 3.8 | 5A/250V؛10A/250V | سلك سيليكون عالي الحرارة AWG#22، AWG#18 بطول L1=L2=70 مم، أو حسب متطلبات العميل. |
| 20 | 8.0 | 4.1 | 16A/250V | ||
| BW بلاستيكي | 20 | 8.0 | 4.0 | 5A/250V؛10A/250V |
9. جدول درجة حرارة الفتح ودرجة حرارة إعادة الضبط
| الكود | درجة حرارة الفتح. | درجة حرارة إعادة الضبط. | الكود | درجة حرارة الفتح. | درجة حرارة إعادة الضبط. |
| 40 | 40 درجة مئوية ±5 درجة مئوية | ≥30 درجة مئوية | 100 | 100 درجة مئوية ±5 درجة مئوية | 70 ±10 درجة مئوية |
| 45 | 45 درجة مئوية ±5 درجة مئوية | ≥30 درجة مئوية | 105 | 105 درجة مئوية ±5 درجة مئوية | 70 ±12 درجة مئوية |
| 50 | 50 درجة مئوية ±5 درجة مئوية | ≥30 درجة مئوية | 110 | 110 درجة مئوية ±5 درجة مئوية | 75 ±12 درجة مئوية |
| 55 | 55 درجة مئوية ±5 درجة مئوية | ≥30 درجة مئوية | 115 | 115 درجة مئوية ±5 درجة مئوية | 80 ±12 درجة مئوية |
| 60 | 60 درجة مئوية ±5 درجة مئوية | 40 ±10 درجة مئوية | 120 | 120 درجة مئوية ±5 درجة مئوية | 85 ±12 درجة مئوية |
| 65 | 65 درجة مئوية ±5 درجة مئوية | 45 ±10 درجة مئوية | 125 | 125 درجة مئوية ±5 درجة مئوية | 90 ±12 درجة مئوية |
| 70 | 70 درجة مئوية ±5 درجة مئوية | 50 ±10 درجة مئوية | 130 | 130 درجة مئوية ±5 درجة مئوية | 95 ±12 درجة مئوية |
| 75 | 75 درجة مئوية ±5 درجة مئوية | 55 ±10 درجة مئوية | 135 | 135 درجة مئوية ±5 درجة مئوية | 100 ±12 درجة مئوية |
| 80 | 80 درجة مئوية ±5 درجة مئوية | 60 ±10 درجة مئوية | 140 | 140 درجة مئوية ±5 درجة مئوية | 105 ±12 درجة مئوية |
| 85 | 85 درجة مئوية ±5 درجة مئوية | 65 ±10 درجة مئوية | 145 | 145 درجة مئوية ±5 درجة مئوية | 110 ±12 درجة مئوية |
| 90 | 90 درجة مئوية ±5 درجة مئوية | 70 ±10 درجة مئوية | 150 | 150 درجة مئوية ±5 درجة مئوية | 115 ±12 درجة مئوية |
| 95 | 95 درجة مئوية ±5 درجة مئوية | 75 ±10 درجة مئوية |
الميزة التنافسية للواقي الحراري BW
1. حجم صغير وسهل التركيب
2. شريط ثنائي المعدن سريع، استجابة سريعة
3. عمر افتراضي أعلى من 10,000 مرة
4. منع تسرب عملية التشريب الفراغي مرة أخرى
5. بديل لـ SENSATA 17AM 7AM، SEKI ST-22 إلخ.
رسم الواقي الحراري لسلسلة BW
