تفاصيل المنتج:
|
| دورة الحياة: | 100000 دورة | الجهد والتيار: | 250V 16A |
|---|---|---|---|
| نوع الاتصال: | عادة مغلقة أو مفتوحة عادة | نوع التبديل: | إعادة ضبط السيارات أو إعادة تعيين يدوي |
| نطاق درجة الحرارة: | 0-250 ℃ | ||
| إبراز: | الصمامات الحرارية ثنائية المعدن,ثنائية المعدن ترموستات التبديل |
||
تم تصميم الواقيات الحرارية ثلاثية الطور من سلسلة BR خصيصًا للمحركات ثلاثية الطور. توفر هذه الأجهزة المدمجة أداءً ممتازًا وفعالية من حيث التكلفة مع سهولة التركيب. توفر حماية فعالة ضد السخونة الزائدة للمحركات ثلاثية الطور. تتضمن سلسلة BR ثلاث مواصفات: BR8A للتطبيقات ذات التيار المنخفض، و BR18A للتيار المتوسط، و BR60A لمتطلبات التيار العالي.
| BR8A تيار منخفض | BR18A تيار متوسط | BR60A تيار عالي |
|---|---|---|
| الجهد المقنن: 210 فولت / 380 فولت الحجم: 19.5x9.3x4.2 ملم (باستثناء سلك الرصاص) |
الجهد المقنن: 210 فولت / 380 فولت الحجم: 22x11x5 ملم (باستثناء سلك الرصاص) |
الجهد المقنن: 210 فولت / 380 فولت الحجم: 28x13x6.5 ملم (باستثناء سلك الرصاص) |
| درجة | درجة الحرارة المفتوحة | درجة حرارة إعادة الضبط | درجة | درجة الحرارة المفتوحة | درجة حرارة إعادة الضبط |
|---|---|---|---|---|---|
| 50 درجة مئوية | 50 ± 5 درجة مئوية | 35 ± 18 درجة مئوية | 105 درجة مئوية | 105 ± 5 درجة مئوية | 70 ± 15 درجة مئوية |
| 55 درجة مئوية | 55 ± 5 درجة مئوية | 35 ± 10 درجة مئوية | 110 درجة مئوية | 110 ± 5 درجة مئوية | 75 ± 15 درجة مئوية |
| 60 درجة مئوية | 60 ± 5 درجة مئوية | 40 ± 10 درجة مئوية | 115 درجة مئوية | 115 ± 5 درجة مئوية | 75 ± 15 درجة مئوية |
| 65 درجة مئوية | 65 ± 5 درجة مئوية | 45 ± 12 درجة مئوية | 120 درجة مئوية | 120 ± 5 درجة مئوية | 80 ± 15 درجة مئوية |
| 70 درجة مئوية | 70 ± 5 درجة مئوية | 45 ± 15 درجة مئوية | 125 درجة مئوية | 125 ± 5 درجة مئوية | 85 ± 15 درجة مئوية |
| 75 درجة مئوية | 75 ± 5 درجة مئوية | 50 ± 15 درجة مئوية | 130 درجة مئوية | 130 ± 5 درجة مئوية | 90 ± 15 درجة مئوية |
| 80 درجة مئوية | 80 ± 5 درجة مئوية | 55 ± 15 درجة مئوية | 135 درجة مئوية | 135 ± 5 درجة مئوية | 95 ± 15 درجة مئوية |
| 85 درجة مئوية | 85 ± 5 درجة مئوية | 55 ± 15 درجة مئوية | 140 درجة مئوية | 140 ± 5 درجة مئوية | 100 ± 15 درجة مئوية |
| 90 درجة مئوية | 90 ± 5 درجة مئوية | 60 ± 15 درجة مئوية | 145 درجة مئوية | 145 ± 5 درجة مئوية | 105 ± 15 درجة مئوية |
| 95 درجة مئوية | 95 ± 5 درجة مئوية | 65 ± 15 درجة مئوية | 150 درجة مئوية | 150 ± 5 درجة مئوية | 110 ± 15 درجة مئوية |
| 100 درجة مئوية | 100 ± 5 درجة مئوية | 65 ± 15 درجة مئوية | 155 درجة مئوية | 155 ± 5 درجة مئوية | 115 ± 15 درجة مئوية |
توفر واقيات سلسلة BW و BH حماية ضد ظروف التيار الزائد ودرجة الحرارة الزائدة. إنها محكمة الإغلاق تمامًا مع مقاومة داخلية صغيرة، وتعمل بصمت، وتُعاد ضبطها تلقائيًا. عندما يتدفق التيار عبر ثنائي المعدن الحساس لدرجة الحرارة والتيار، يتغير وضع ثنائي المعدن استجابةً لظروف درجة الحرارة الزائدة أو التيار الزائد، إما بقطع الدائرة أو تشغيلها. واقيات سلسلة BH أكثر أمانًا من الواقيات القياسية لأنها تلغي تأخير تأثير درجة الحرارة في ظل ظروف التيار العالي المفاجئ.
| التصنيف الكهربائي | تيار مستمر 12 فولت بحد أقصى 12 أمبير؛ تيار مستمر 24 فولت بحد أقصى 10 أمبير؛ تيار متردد 125 فولت بحد أقصى 8 أمبير؛ تيار متردد 250 فولت بحد أقصى 16 أمبير |
|---|---|
| درجة حرارة الفتح | (30 ~ 150) ± 5 درجة مئوية؛ خطوات 5 درجة مئوية |
| درجة حرارة إعادة الضبط | 2/3 من درجة حرارة التشغيل مع تحمل ± 15 درجة مئوية. تتوفر درجات حرارة إعادة ضبط مخصصة حسب متطلبات العميل. |
| عدد دورات الحياة | 10,000 دورة |
| الحجم | طول 15 ملم عرض 7.1 ملم ارتفاع 3.8 ملم |
| سلك الرصاص | #22 3266، نصف قطع طرفي، طول 70 ملم، أو مخصص حسب متطلبات العميل |
| رقم ملف UL | E487478 |
| رقم شهادة CQC | CQC16002142880 |
| رقم شهادة TUV | B160592241002 |
| الموديل | الهيكل | الطول (ملم) | العرض (ملم) | الارتفاع (ملم) | الجهد والتيار | سلك الرصاص |
|---|---|---|---|---|---|---|
| H20 | بلاستيك | 18.5 | 8 | 4 | تيار مستمر 12 فولت بحد أقصى 12 أمبير؛ تيار مستمر 24 فولت بحد أقصى 10 أمبير؛ تيار متردد 125 فولت بحد أقصى 8 أمبير؛ تيار متردد 250 فولت بحد أقصى 10 أمبير | #20 3135، نصف قطع طرفي 5 ملم، طول 70 ملم، أو مخصص |
| H21 | معدن | 18.5 | 7.3 | 3.8 | ||
| H21 | معدن | 20 | 8 | 4 | تيار متردد 250 فولت 20 أمبير | #16 3135 |

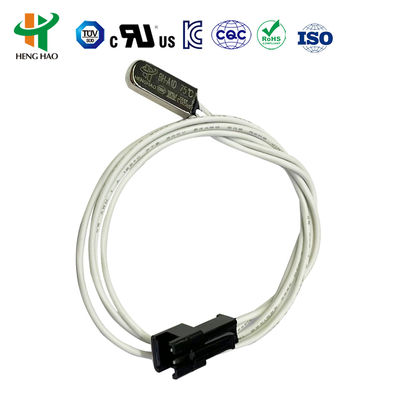

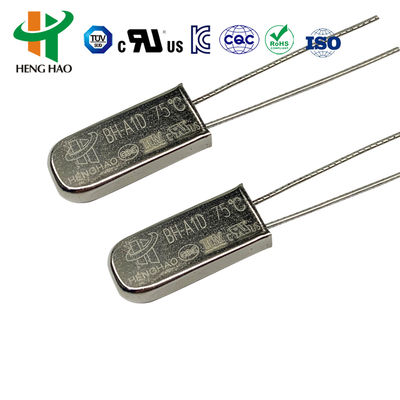

| BH-A1D | معدن | 15 | 6.6 | 3.2 | تيار مستمر 12 فولت بحد أقصى 12 أمبير؛ تيار مستمر 24 فولت بحد أقصى 10 أمبير؛ تيار متردد 125 فولت بحد أقصى 8 أمبير؛ تيار متردد 250 فولت | #20 3135، #22 3266، #22 3135، نصف قطع طرفي 5 ملم، طول 70 ملم، أو مخصص |

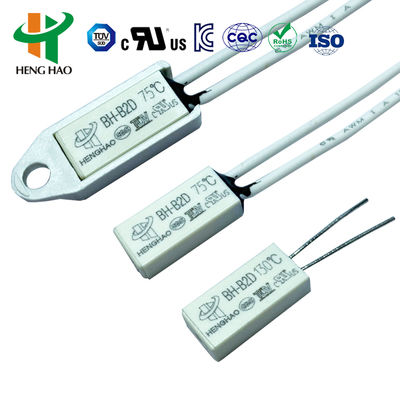

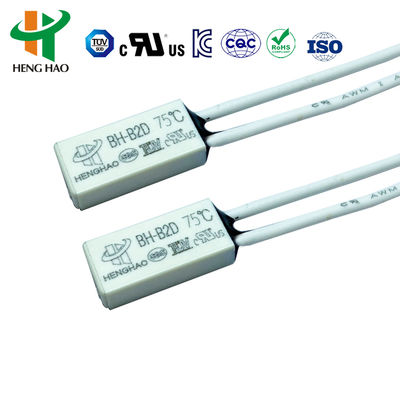

| BH-B2D | بلاستيك | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | بلاستيك | 15 | 5.2 | 2.4 | تيار مستمر 12 فولت بحد أقصى 4 أمبير؛ تيار مستمر 24 فولت بحد أقصى 3 أمبير؛ تيار متردد 125 فولت بحد أقصى 3 أمبير؛ تيار متردد 250 فولت بحد أقصى 2 أمبير | 3266-AWG24#، 3135-AWG24# أو شريط نيكل عادةً، طول 70 ملم أو مخصص |
تعمل الواقيات الحرارية من سلسلة BH كأجهزة حماية وإنذار أمنية فعالة وموثوقة. تُستخدم على نطاق واسع في:
تمنع هذه الواقيات التلف الناتج عن التيار الزائد والسخونة الزائدة الناجمة عن ظروف التشغيل غير الطبيعية. الأنواع المعززة القادرة على تحمل ضغط يصل إلى 3.5 ميجا باسكال مناسبة للتركيب المدمج في المحركات المطلية بالبلاستيك.
| رمز | درجة الحرارة | رمز | درجة الحرارة |
|---|---|---|---|
| 30 | 30 درجة مئوية | 100 | 100 درجة مئوية |
| 35 | 35 درجة مئوية | 105 | 105 درجة مئوية |
| 40 | 40 درجة مئوية | 110 | 110 درجة مئوية |
| 45 | 45 درجة مئوية | 115 | 115 درجة مئوية |
| 50 | 50 درجة مئوية | 120 | 120 درجة مئوية |
| 55 | 55 درجة مئوية | 125 | 125 درجة مئوية |
| 60 | 60 درجة مئوية | 130 | 130 درجة مئوية |
| 70 | 70 درجة مئوية | 135 | 135 درجة مئوية |
| 75 | 75 درجة مئوية | 140 | 140 درجة مئوية |
| 80 | 80 درجة مئوية | 145 | 145 درجة مئوية |
| 85 | 85 درجة مئوية | 150 | 150 درجة مئوية |
| 90 | 90 درجة مئوية |
لمزيد من المعلومات، قم بزيارة:منظم الحرارة من سلسلة BH
