تفاصيل المنتج:
|
| النوع: | التبديل Snap Action | التطبيق: | محرك المضخة. |
|---|---|---|---|
| نوع المورد: | المصنع الأصلي | إشارة الصليب: | دينار 9700 |
| الوسائط المتاحة: | ورقة البيانات ، الصورة | العلامة التجارية: | التبديل الحراري |
| الحجم / البعد: | 18.5 * 7.1 * 3.8 ملم | درجة حرارة العمل: | 50-150 ج |
| وظيفة التبديل: | مفتاح درجة الحرارة على الخروج | تصنيف الجهد - AC: | 250 |
| تصنيف الجهد - DC: | 24 | نوع جهة الاتصال: | عادة ما تكون مغلقة ومفتوحة بشكل طبيعي |
| التصنيف الكهربائي: | 250 فولت 5A-16A | نطاق درجة حرارة العمل: | 40 ~ 150 درجة مئوية |
| دورة الحياة: | 10000 مرة | الحجم: | 18.5 * 7.1 * 3.8 ملم |
| إبراز: | جهاز تحكم في درجة الحرارة 150C,16A مفتاح الحرارة ثنائي المعادن,الحماية الحرارية KSD9700 9700,16A Bimetallic Thermal Switch,KSD9700 thermal protector 9700 |
||
جهاز تحديد الحرارة من سلسلة BH/الحماية الحرارية الصغيرة/حرارة بطارية قابلة لإعادة الشحن
جهاز تحديد الحرارة من سلسلة BHمبدأ وهيكل
سلسلة BW & BH التي يمكن أن تحمي من التيار الزائد ودرجة الحرارة الزائدة مغلقة بشدة ، المقاومة الداخلية الصغيرة ، لا يوجد ضوضاء وإعادة ضبط تلقائيًا.عندما يتدفق التيار من خلال المعادن الثنائية التي تكون حساسة لدرجة الحرارة والتيار، سيتم تغيير حالة المعدن الثنائي عن طريق زيادة درجة الحرارة أو زيادة التيار لقطع الدائرة أو تشغيل الدائرة. سلسلة BH هي أكثر أمانا من الحماية العادية،كما لا يوجد تأثير درجة الحرارة تأخير في حالة التيار الكبير المفاجئ.
جهاز تحديد الحرارة من سلسلة BHمواصفات
التصنيف الكهربائي:
| التصنيف الكهربائي | DC-12V ماكس 12A؛ DC-24V ماكس 10A؛ AC-125V ماكس 8A؛ AC-250V ماكس 16A |
| درجة حرارة مفتوحة | (30 ~ 150) ± 5 درجة مئوية ؛ 5 درجات مئوية في خطوة |
| إعادة ضبط درجة الحرارة | 2/3 من درجة حرارة العمل مع تساهل ± 15 درجة مئوية. يمكن أيضًا توفير درجة حرارة إعادة التثبيت وفقًا لمتطلبات العملاء. |
| أوقات الحياة | 10000 مرة |
| الحجم | L15mm W7.1mm H3.8mm |
| أسلاك الرصاص | # 22 3266، نهاية نصف محاولة، الطول هو 70mm، أو وفقا للعملاء |
| UL رقم الملف | E487478 |
| شهادة CQC رقم | CQC16002142880 |
| شهادة TUV رقم | B160592241002 |
الحماية الحرارية من سلسلة BHالبعد

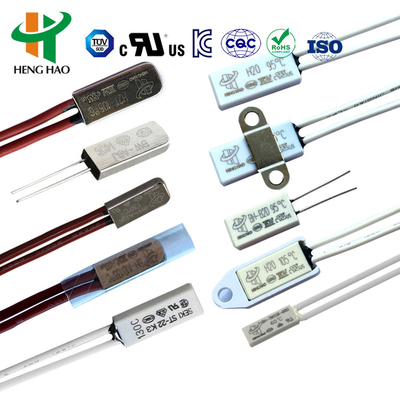

| النموذج | القضية | الطول ((ملم) | العرض ((ملم) | ارتفاع ((ملم) | Vol.&Current | أسلاك الرصاص |

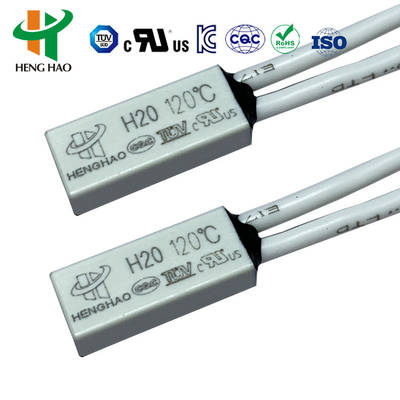

| H20 | البلاستيك | 18.5 | 8 | 4 | DC-12V ماكس 12A؛ DC-24V ماكس 10A؛ AC-125V ماكس 8A؛ AC-250V ماكس 10A |
#20 3135، نهاية 5mm نصف محفوفة، الطول هو 70mm، أو وفقا للعملاء |
| H21 | المعدن | 18.5 | 7.3 | 3.8 | ||
| H21 | المعدن | 20 | 8 | 4 | AC250V 20A | #16 3135 |

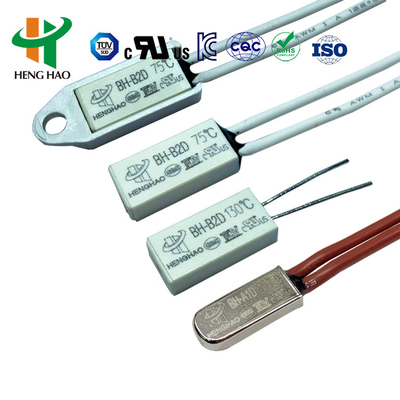

| BH-A1D | المعدن | 15 | 6.6 | 3.2 | DC-12V max 12A؛ DC-24V max 10A؛ AC-125V max 8A؛ AC-250V |
#20 3135, #22 3266, #22 3135, نهاية 5 ملم نصف محفوفة، الطول هو 70mm، أو وفقا للعملاء |

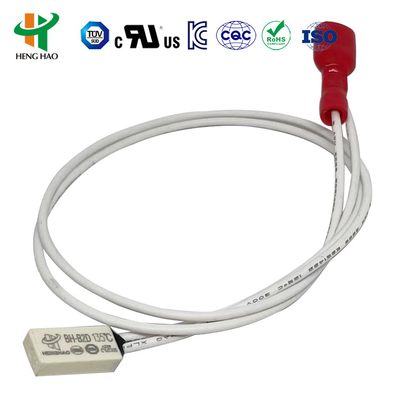

| BH-B2D | البلاستيك | 15 | 7.1 | 3.8 | ||

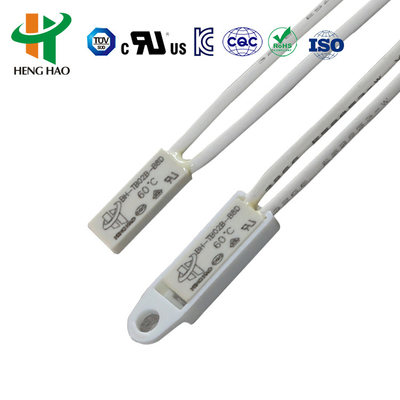

| BH-TB02B-B8D | البلاستيك | 15 | 5.2 | 2.4 | DC-12V max 4A؛ DC-24V max 3A؛ AC-125V max 3A؛ AC-250V max 2A | 3266-AWG24#، 3135-AWG24# أو شريط النيكل عادة، الطول هو 70 مم أو وفقا للعملاء |
جهاز تحديد الحرارة من سلسلة BHالتطبيقات والتعليمات
الحماية الحرارية من سلسلة BH، وموثوقة فعالة حماية الأمان وأجهزة الإنذار، تستخدم على نطاق واسع في أنواع مختلفة من محركات 1.5 حصان،جهاز الإضاءة، آلة لحام عاكس، قوة التبديل،بطارية قابلة لإعادة الشحن، المصابيح الفلوريسنتية،أدوات كهربائية محمولة، الأجهزة الكهربائية وغيرها من المعدات الكهربائية لمنع من التيار الزائد والسخونة الزائدة الناجمة عن حالة العمل غير الطبيعية.5MPa مناسبة لتركيب محرك مغلف بالبلاستيك.
| الرمز | الحرارة | الرمز | الحرارة |
| 30 | 30 درجة مئوية | 100 | 100 درجة مئوية |
| 35 | 35 درجة مئوية | 105 | 105 درجة مئوية |
| 40 | 40 درجة مئوية | 110 | 110 درجة مئوية |
| 45 | 45 درجة مئوية | 115 | 115 درجة مئوية |
| 50 | 50 درجة مئوية | 120 | 120 درجة مئوية |
| 55 | 55 درجة مئوية | 125 | 125 درجة مئوية |
| 60 | 60 درجة مئوية | 130 | 130 درجة مئوية |
| 70 | 70 درجة مئوية | 135 | 135 درجة مئوية |
| 75 | 75 درجة مئوية | 140 | 140 درجة مئوية |
| 80 | 80 درجة مئوية | 145 | 145 درجة مئوية |
| 85 | 85 درجة مئوية | 150 | 150 درجة مئوية |
| 90 | 90 درجة مئوية |

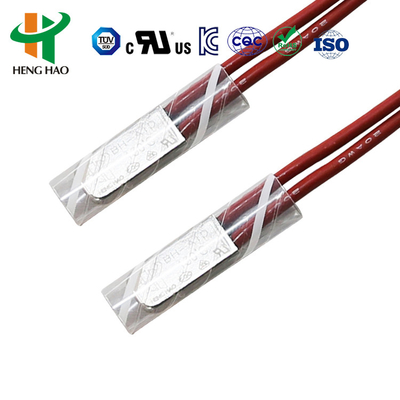

مفتاح حراري ثنائي المعادن ، مفتاح قطع حراري BW-A1D250v 5a-16a 50-150c
الحمايات العالمية والمتطورة في سلسلة BW مع غلاف معدني كبير تتكون من غلاف معدني موصل حراري ، أجزاء ثنائية المعادن المطاومة بنقطة اتصال سبائك الفضة ، دعامة موصلة ،موقف تثبيت العزل، شريط اتصال ثابت وكابل مقاوم للحرارة. في حالة عدم انتظام التشغيل، جنبا إلى جنب مع زيادة درجة حرارة البيئة إلى القيمة المحددة، والقطع الثنائية المعدنية تنفذ العمل السريع،افتح نقطة الاتصالعندما يتم تبريد الجهاز إلى درجة الحرارة اللازمة للعمل الآمن ، ستغلق نقطة الاتصال تلقائيًا وتستعيد العمل الطبيعي.
2.1.نوع المفتاح: مغلق بشكل طبيعي، مفتوح بشكل طبيعي.
2.2.الجهد / التيار التشغيلي: AC250V / 5A ؛ AC125V / 8A
2.3.درجة حرارة التشغيل: 40 ~ 150°C(خطوة واحدة لكل 5°C)
2.4.التسامح القياسي:+-3°C/+-5°C/+-7°C
2.5.إعادة ضبط درجة الحرارة: انخفاض درجة حرارة التشغيل بنسبة 15-45°C
2.6.مقاومة الإغلاق:≤50mΩ
2.7.مقاومة العزل:≥100mΩ
2.8.الطاقة الكهربائية: AC1500V / 1min خالية من ظاهرة الانهيار والانقباض.
2.9.عمر الخدمة: 10000 مرة
|
النموذج |
الطول |
العرض |
عالية |
|
BW9700 |
20 |
7.3 |
3.8 |
تطبق سلسلة BW على البطارية القابلة للشحن.الصلبةجهاز التدليكمحركمحول،الأدوات الكهربائيةالأجهزة الكهربائية الحرارية والأدوات الخ
|
الرمز |
درجة حرارة مفتوحة |
إعادة ضبط درجة الحرارة |
الرمز |
درجة حرارة مفتوحة |
إعادة ضبط درجة الحرارة |
|
045 |
45+45°C |
≥33°C |
105 |
105+5°C |
75+15°C |
|
050 |
50+5°C |
≥35°C |
110 |
110+5°C |
75+15°C |
|
055 |
55+5°C |
42+6°C |
115 |
115 + 5°C |
80+15°C |
|
060 |
60+5°C |
45+8°C |
120 |
120 + 5°C |
85+15°C |
|
065 |
65+5°C |
48+10°C |
125 |
125 + 5°C |
85+15°C |
|
070 |
70+5°C |
50+12°C |
130 |
130 + 5°C |
90+15°C |
|
075 |
75+5°C |
53+14°C |
135 |
135 + 5°C |
95+15°C |
|
080 |
80+5°C |
55+15°C |
140 |
140+5°C |
100+15°C |
|
085 |
85+5°C |
60+15°C |
145 |
145+5°C |
100+15°C |
|
090 |
90+5°C |
65+15°C |
150 |
150 + 5°C |
105+15°C |
|
095 |
95+5°C |
70+15°C |
155 |
155 + 5°C |
110+15°C |
|
100 |
100+5°C |
70+15°C |
|
|
|
موافقة المنتج على شهادات UL،CQC،VDE و RoHS.
