تفاصيل المنتج:
|
| دورة الحياة: | 100000 دورة | الجهد والتيار: | 250 فولت 16 أمبير |
|---|---|---|---|
| نوع الاتصال: | عادة ما تكون مغلقة أو مفتوحة عادة | نوع التبديل: | إعادة الضبط التلقائي أو إعادة الضبط اليدوي |
| نطاق الحرارة: | 0-250 ℃ | قضية: | الباكليت |
| إبراز: | ST11 الحماية من درجة الحرارة,ST05 الحماية الحرارية,مفتاح تحكم درجة حرارة KW |
||

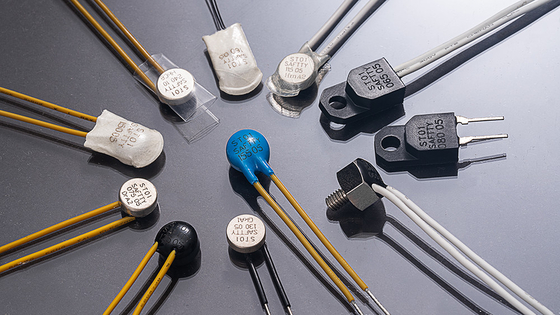

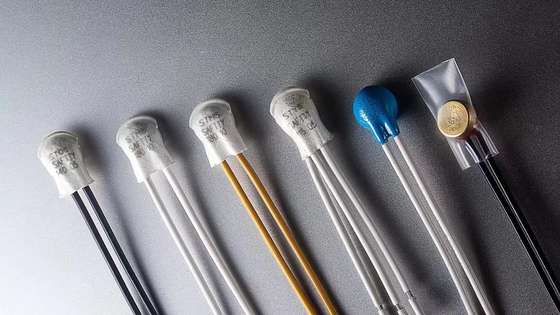

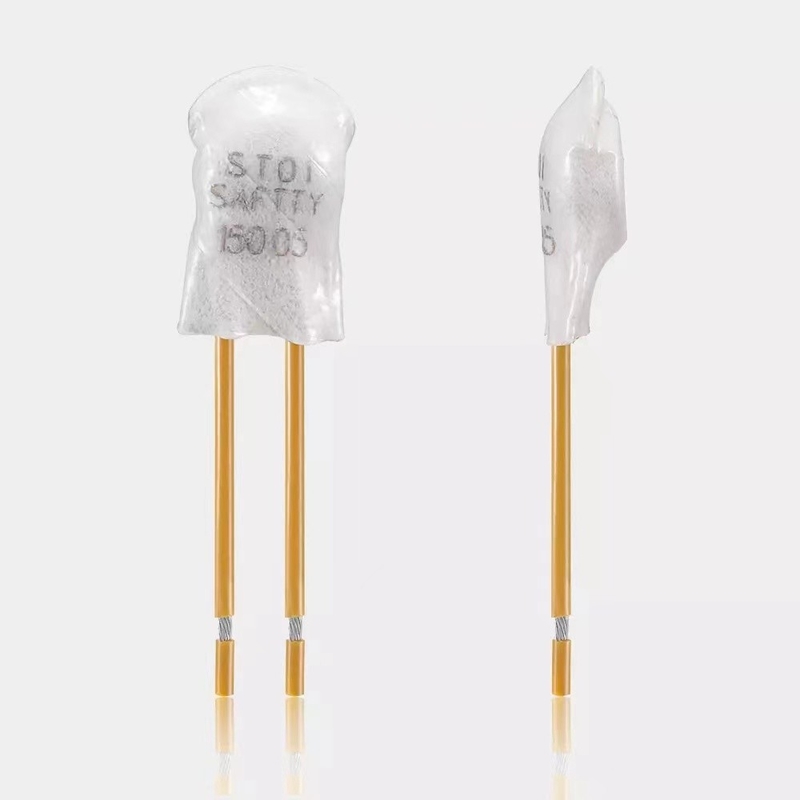

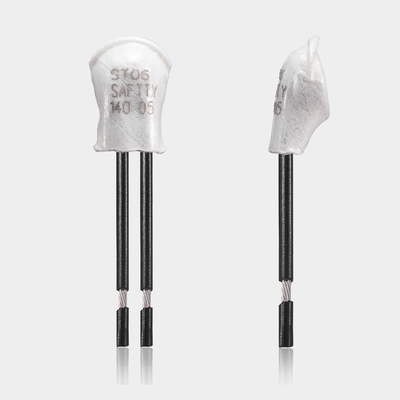

جهاز تحديد الحرارة من سلسلة BH/الحماية الحرارية الصغيرة/حرارة بطارية قابلة لإعادة الشحن
توفر الحمايات من سلسلة BW & BH حماية موثوقة ضد الظروف المفرطة من التيار والحرارة.و وظيفة إعادة ضبط تلقائيةعندما يتدفق التيار من خلال المكون المعدني الحساس لدرجة الحرارة، تتسبب الظروف غير الطبيعية في تغيير حالة المعدني، إما فتح أو إغلاق الدائرة حسب الحاجة.سلسلة BH تقدم سلامة محسنة مقارنة مع الحماية القياسيةبدون تأخير تأثير درجة الحرارة خلال ظروف التيار العالي المفاجئ.
| المعلم | المواصفات |
|---|---|
| التصنيف الكهربائي | DC-12V ماكس 12A؛ DC-24V ماكس 10A؛ AC-125V ماكس 8A؛ AC-250V ماكس 16A |
| درجة حرارة مفتوحة | (30 ~ 150) ± 5 درجة مئوية ؛ زيادات 5 درجات مئوية |
| إعادة ضبط درجة الحرارة | 2/3 من درجة حرارة العمل مع ± 15 درجة مئوية. درجات حرارة إعادة ضبط مخصصة متاحة |
| دورات الحياة | 10،000 عمليات |
| الأبعاد | L15mm × W7.1mm × H3.8mm |
| أسلاك الرصاص | # 22 3266، نهاية نصف محاولة، 70mm الطول (الطولات المخصصة متاحة) |
| رقم ملف UL | E487478 |
| شهادة CQC رقم | CQC16002142880 |
| رقم شهادة TUV | B160592241002 |
| النموذج | القضية | الطول (ملم) | عرض (ملم) | الطول (ملم) | الجهد والتيار | أسلاك الرصاص |
|---|---|---|---|---|---|---|
| H20 | البلاستيك | 18.5 | 8 | 4 | DC-12V ماكس 12A؛ DC-24V ماكس 10A؛ AC-125V ماكس 8A؛ AC-250V ماكس 10A | #20 3135، نهاية 5 ملم نصف تعثر، 70 ملم الطول (المتاحة حسب الطلب) |
| H21 | المعدن | 18.5 | 7.3 | 3.8 | - | - |
| H21 | المعدن | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | المعدن | 15 | 6.6 | 3.2 | DC-12V max 12A؛ DC-24V max 10A؛ AC-125V max 8A؛ AC-250V | #20 3135، #22 3266، #22 3135، نهاية 5mm نصف محاولة، 70mm الطول (المتاحة حسب الطلب) |
| BH-B2D | البلاستيك | 15 | 7.1 | 3.8 | - | - |
| BH-TB02B-B8D | البلاستيك | 15 | 5.2 | 2.4 | DC-12V max 4A؛ DC-24V max 3A؛ AC-125V max 3A؛ AC-250V max 2A | 3266-AWG24#، 3135-AWG24# أو شريط النيكل، طوله 70mm (متاحة حسب الطلب) |
الحماية الحرارية من سلسلة BHهي أجهزة حماية أمنية و أجهزة إنذار فعالة و موثوقة تستخدم على نطاق واسع في:
هذه الحماية تمنع الأضرار الناجمة عن التيار الزائد والسخونة الزائدة الناجمة عن ظروف تشغيل غير طبيعية.ضغط 5MPa مناسبة للتركيب المدمج في المحركات المغلفة بالبلاستيك.
| الرمز | الحرارة | الرمز | الحرارة |
|---|---|---|---|
| 30 | 30 درجة مئوية | 100 | 100 درجة مئوية |
| 35 | 35 درجة مئوية | 105 | 105 درجة مئوية |
| 40 | 40 درجة مئوية | 110 | 110 درجة مئوية |
| 45 | 45 درجة مئوية | 115 | 115 درجة مئوية |
| 50 | 50 درجة مئوية | 120 | 120 درجة مئوية |
| 55 | 55 درجة مئوية | 125 | 125 درجة مئوية |
| 60 | 60 درجة مئوية | 130 | 130 درجة مئوية |
| 70 | 70 درجة مئوية | 135 | 135 درجة مئوية |
| 75 | 75 درجة مئوية | 140 | 140 درجة مئوية |
| 80 | 80 درجة مئوية | 145 | 145 درجة مئوية |
| 85 | 85 درجة مئوية | 150 | 150 درجة مئوية |
| 90 | 90 درجة مئوية |
جهاز تحديد الحرارة من سلسلة BW/الحماية الحرارية KSD9700/BW9700 حماية الحرارة

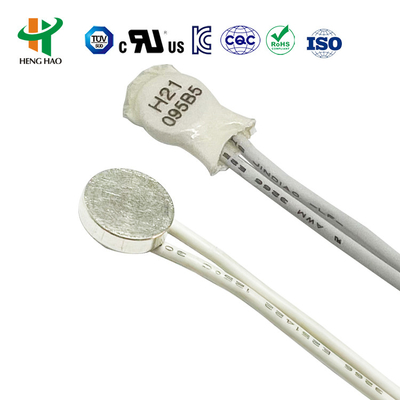

الحمايات العالمية والمحسنة من سلسلة H20 و H21 تمتلك غلافًا معدنيًا كبيرًا وتتكون من غلاف معدني موصل حراري ، ومكونات ثنائية المعادن مع نقاط اتصال في سبيكة الفضة ،أقواس موصلةفي أثناء التشغيل غير الطبيعي، عندما تصل درجة حرارة البيئة إلى القيمة المحددة،المكونات ثنائية المعادن تقوم بعمل سريع لفتح الاتصالات وقطع اتصال الدائرةعندما يبرد الجهاز إلى درجة حرارة تشغيل آمنة، تغلق الاتصالات تلقائيًا لاستعادة التشغيل الطبيعي.
| المعلم | المواصفات |
|---|---|
| التصنيف الكهربائي | DC-12V ماكس 12A؛ DC-24V ماكس 10A؛ AC-125V ماكس 8A؛ AC-250V ماكس 16A |
| درجة حرارة مفتوحة | (30 ~ 150) ± 5 درجة مئوية ؛ زيادات 5 درجات مئوية |
| إعادة ضبط درجة الحرارة | 2/3 من درجة حرارة العمل مع ± 15 درجة مئوية. درجات حرارة إعادة ضبط مخصصة متاحة |
| دورات الحياة | 10،000 عمليات |
| مقاومة إغلاق الاتصال | ≤50mΩ |
| مقاومة العزل | ≥100mΩ |
| القوة الكهربائية | AC1500V / 1 دقيقة خالية من حدوث حدوث انهيار أو ظاهرة التوهج |
| رقم ملف UL | E487478 |
| شهادة CQC رقم | CQC16002142880 |
| رقم شهادة TUV | B160592241002 |
سلسلة H20 و H21 مناسبة للبطاريات القابلة لإعادة الشحن ، والحبال ، و أجهزة التدليك ، والمحركات الصغيرة ، والمحولات ، والأدوات الكهربائية ، وأجهزة التدفئة ، والأجهزة.
جميع المنتجات تحمل موافقة UL و CQC و TUV و RoHS.
