تفاصيل المنتج:
|
| دورة الحياة: | 100000 دورة | الجهد والتيار: | 250 فولت 16 أمبير |
|---|---|---|---|
| نوع الاتصال: | عادة ما تكون مغلقة أو مفتوحة عادة | نوع التبديل: | إعادة الضبط التلقائي أو إعادة الضبط اليدوي |
| نطاق الحرارة: | 0-250 ℃ | ||
| إبراز: | الحماية الحرارية HCET-B,الحماية الحرارية من سلسلة HCET-A,Kw9700 جهاز تحكم درجة حرارة الحرارة |
||
توفر واقيات سلسلة BW و BH حماية ضد التيار الزائد ودرجة الحرارة الزائدة مع إغلاق محكم، ومقاومة داخلية صغيرة، وعدم وجود ضوضاء، ووظيفة إعادة الضبط التلقائي. عندما يمر التيار عبر ثنائي المعدن الحساس لدرجة الحرارة والتيار، يتغير وضع ثنائي المعدن بسبب ظروف درجة الحرارة الزائدة أو التيار الزائد، إما بقطع الدائرة أو تشغيلها. تقدم سلسلة BH أمانًا معززًا مقارنة بالواقيات العادية، حيث لا يوجد تأخير في تأثير درجة الحرارة في ظل ظروف التيار العالي المفاجئ.
| التصنيف الكهربائي | تيار مستمر 12 فولت بحد أقصى 12 أمبير؛ تيار مستمر 24 فولت بحد أقصى 10 أمبير؛ تيار متردد 125 فولت بحد أقصى 8 أمبير؛ تيار متردد 250 فولت بحد أقصى 16 أمبير |
|---|---|
| درجة حرارة الفتح | (30~150)±5 درجة مئوية؛ خطوة 5 درجة مئوية |
| درجة حرارة إعادة الضبط | 2/3 من درجة حرارة التشغيل مع تحمل ±15 درجة مئوية. يمكن أيضًا توفير درجة حرارة إعادة الضبط وفقًا لمتطلبات العملاء. |
| عدد مرات الاستخدام | 10000 مرة |
| الحجم | طول 15 مم عرض 7.1 مم ارتفاع 3.8 مم |
| سلك توصيل | #22 3266، طرف نصف تعثر، الطول 70 مم، أو حسب متطلبات العميل |
| رقم ملف UL | E487478 |
| رقم شهادة CQC | CQC16002142880 |
| رقم شهادة TUV | B160592241002 |

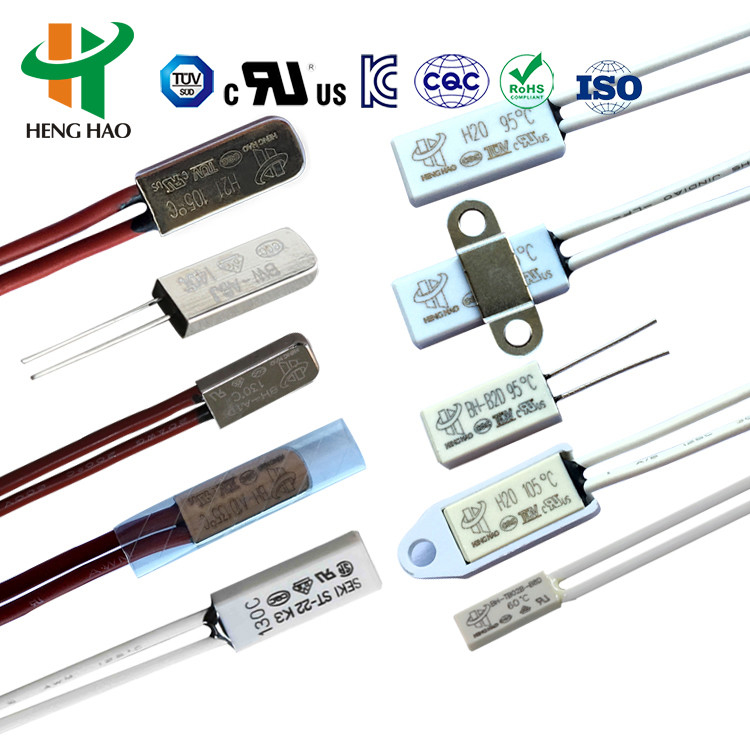

| الموديل | الهيكل | الطول (مم) | العرض (مم) | الارتفاع (مم) | الجهد والتيار | سلك توصيل |
|---|---|---|---|---|---|---|
| H20 | بلاستيك | 18.5 | 8 | 4 | تيار مستمر 12 فولت بحد أقصى 12 أمبير؛ تيار مستمر 24 فولت بحد أقصى 10 أمبير؛ تيار متردد 125 فولت بحد أقصى 8 أمبير؛ تيار متردد 250 فولت بحد أقصى 10 أمبير | #20 3135، طرف 5 مم نصف تعثر، الطول 70 مم، أو حسب متطلبات العميل |
| H21 | معدن | 18.5 | 7.3 | 3.8 | ||
| H21 | معدن | 20 | 8 | 4 | تيار متردد 250 فولت 20 أمبير | #16 3135 |
| BH-A1D | معدن | 15 | 6.6 | 3.2 | تيار مستمر 12 فولت بحد أقصى 12 أمبير؛ تيار مستمر 24 فولت بحد أقصى 10 أمبير؛ تيار متردد 125 فولت بحد أقصى 8 أمبير؛ تيار متردد 250 فولت | #20 3135، #22 3266، #22 3135، طرف 5 مم نصف تعثر، الطول 70 مم، أو حسب متطلبات العميل |
| BH-B2D | بلاستيك | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | بلاستيك | 15 | 5.2 | 2.4 | تيار مستمر 12 فولت بحد أقصى 4 أمبير؛ تيار مستمر 24 فولت بحد أقصى 3 أمبير؛ تيار متردد 125 فولت بحد أقصى 3 أمبير؛ تيار متردد 250 فولت بحد أقصى 2 أمبير | 3266-AWG24#، 3135-AWG24# أو شريط نيكل عادةً، الطول 70 مم أو حسب متطلبات العميل |
واقيات حرارية سلسلة BH هي أجهزة حماية وإنذار فعالة وموثوقة، تستخدم على نطاق واسع في أنواع مختلفة من المحركات بقوة 1.5 حصان،أجهزة الإضاءة، آلات اللحام العاكسة، مزودات الطاقة التبديلية،حزم البطاريات القابلة لإعادة الشحن، كوابح مصابيح الفلورسنت،أدوات الطاقة المحمولة، الأجهزة الكهربائية والمعدات الكهربائية الأخرى لمنع التيار الزائد والسخونة الزائدة الناتجة عن حالة العمل غير الطبيعية. الأنواع المعززة التي يمكنها تحمل ضغط 3.5 ميجا باسكال مناسبة للتركيب المدمج في المحركات المطلية بالبلاستيك.
| الرمز | درجة الحرارة | الرمز | درجة الحرارة |
|---|---|---|---|
| 30 | 30 درجة مئوية | 100 | 100 درجة مئوية |
| 35 | 35 درجة مئوية | 105 | 105 درجة مئوية |
| 40 | 40 درجة مئوية | 110 | 110 درجة مئوية |
| 45 | 45 درجة مئوية | 115 | 115 درجة مئوية |
| 50 | 50 درجة مئوية | 120 | 120 درجة مئوية |
| 55 | 55 درجة مئوية | 125 | 125 درجة مئوية |
| 60 | 60 درجة مئوية | 130 | 130 درجة مئوية |
| 70 | 70 درجة مئوية | 135 | 135 درجة مئوية |
| 75 | 75 درجة مئوية | 140 | 140 درجة مئوية |
| 80 | 80 درجة مئوية | 145 | 145 درجة مئوية |
| 85 | 85 درجة مئوية | 150 | 150 درجة مئوية |
| 90 | 90 درجة مئوية |
تتكون الواقيات العالمية والمعززة من سلسلة BW ذات الغلاف المعدني الكبير من غلاف معدني موصل للحرارة، وأجزاء ثنائية المعدن ملحومة بنقاط تلامس من سبيكة الفضة، وقوس موصل، وقاعدة تثبيت عازلة، وشريط تلامس ثابت وكابل مقاوم للحرارة. في حالة التشغيل غير الطبيعي، عندما ترتفع درجة حرارة البيئة إلى القيمة المحددة، تقوم أجزاء ثنائية المعدن بإجراء سريع، وفتح نقاط التلامس، وفصل الدائرة. عندما تبرد الوحدة إلى درجة حرارة التشغيل الآمنة، تغلق نقاط التلامس تلقائيًا وتستعيد التشغيل الطبيعي.
| الموديل | الطول (مم) | العرض (مم) | الارتفاع (مم) |
|---|---|---|---|
| BW9700 | 20 | 7.3 | 3.8 |
سلسلة BW قابلة للتطبيق على البطاريات القابلة لإعادة الشحن، والكوابح، وأجهزة التدليك، والمحركات، والمحولات، والأدوات الكهربائية، والأجهزة الكهربائية الحرارية والأدوات.
| الرمز | درجة حرارة الفتح | درجة حرارة إعادة الضبط | الرمز | درجة حرارة الفتح | درجة حرارة إعادة الضبط |
|---|---|---|---|---|---|
| 045 | 45±4.5 درجة مئوية | ≥33 درجة مئوية | 105 | 105±5 درجة مئوية | 75±15 درجة مئوية |
| 050 | 50±5 درجة مئوية | ≥35 درجة مئوية | 110 | 110±5 درجة مئوية | 75±15 درجة مئوية |
| 055 | 55±5 درجة مئوية | 42±6 درجة مئوية | 115 | 115±5 درجة مئوية | 80±15 درجة مئوية |
| 060 | 60±5 درجة مئوية | 45±8 درجة مئوية | 120 | 120±5 درجة مئوية | 85±15 درجة مئوية |
| 065 | 65±5 درجة مئوية | 48±10 درجة مئوية | 125 | 125±5 درجة مئوية | 85±15 درجة مئوية |
| 070 | 70±5 درجة مئوية | 50±12 درجة مئوية | 130 | 130±5 درجة مئوية | 90±15 درجة مئوية |
| 075 | 75±5 درجة مئوية | 53±14 درجة مئوية | 135 | 135±5 درجة مئوية | 95±15 درجة مئوية |
| 080 | 80±5 درجة مئوية | 55±15 درجة مئوية | 140 | 140±5 درجة مئوية | 100±15 درجة مئوية |
| 085 | 85±5 درجة مئوية | 60±15 درجة مئوية | 145 | 145±5 درجة مئوية | 100±15 درجة مئوية |
| 090 | 90±5 درجة مئوية | 65±15 درجة مئوية | 150 | 150±5 درجة مئوية | 105±15 درجة مئوية |
| 095 | 95±5 درجة مئوية | 70±15 درجة مئوية | 155 | 155±5 درجة مئوية | 110±15 درجة مئوية |
| 100 | 100±5 درجة مئوية | 70±15 درجة مئوية |
حصل المنتج على موافقة شهادات UL، CQC، VDE و RoHS.
