تفاصيل المنتج:
|
| دورة الحياة: | 100000 دورة | الجهد والتيار: | 250 فولت 16 أمبير |
|---|---|---|---|
| نوع الاتصال: | عادة ما تكون مغلقة أو مفتوحة عادة | نوع التبديل: | إعادة الضبط التلقائي أو إعادة الضبط اليدوي |
| نطاق الحرارة: | 0-250 ℃ | ||
| إبراز: | جهاز تحكم درجة الحرارة TB05-BB5D,تيرمستات ثنائي المعادن TB11-BB5D,100000 دورة حرارة ثنائية المعادن |
||
جهاز تحديد الحرارة من سلسلة BH/الحماية الحرارية الصغيرة/حرارة بطارية قابلة لإعادة الشحن
توفر الحماية من سلسلة BW & BH الحماية من الظروف المفرطة من التيار والحرارة. يتم إغلاقها بقوة ، وتتميز بمقاومة داخلية صغيرة ، وتعمل بصمت وتعيد ضبطها تلقائيًا.عندما يمر التيار من خلال الحرارة والمعدن الثنائي الحساس للتيار ، يتغير حالة المعدن الثنائي بسبب ارتفاع درجة الحرارة أو الظروف الزائدة على التيار ،إما قطع أو تشغيل الدائرةالحماية سلسلة BH هي أكثر أمانا من الحماية العادية لأنه لا يوجد تأثير درجة الحرارة تأخير في ظل ظروف التيار العالي المفاجئ.
| المعلم | المواصفات |
|---|---|
| التصنيف الكهربائي | DC-12V ماكس 12A؛ DC-24V ماكس 10A؛ AC-125V ماكس 8A؛ AC-250V ماكس 16A |
| درجة حرارة مفتوحة | (30 ~ 150) ± 5 درجة مئوية ؛ 5 درجات مئوية في خطوة |
| إعادة ضبط درجة الحرارة | 2/3 من درجة حرارة العمل مع تسامح ± 15 درجة مئوية. يمكن أيضًا توفير درجة حرارة إعادة ضبط وفقًا لمتطلبات العملاء. |
| أوقات الحياة | 10000 مرة |
| الحجم | L15mm W7.1mm H3.8mm |
| أسلاك الرصاص | # 22 3266 ، نهاية نصف محاولة ، والطول هو 70mm ، أو وفقا لمتطلبات العميل |
| UL رقم الملف | E487478 |
| شهادة CQC رقم | CQC16002142880 |
| شهادة TUV رقم | B160592241002 |
| النموذج | القضية | الطول ((ملم) | العرض ((ملم) | الطول ((ملم) | الجهد والتيار | أسلاك الرصاص |
|---|---|---|---|---|---|---|
| H20 | البلاستيك | 18.5 | 8 | 4 | DC-12V ماكس 12A؛ DC-24V ماكس 10A؛ AC-125V ماكس 8A؛ AC-250V ماكس 10A | # 20 3135، نهاية 5mm نصف محاولة، الطول هو 70mm، أو وفقا لمتطلبات العميل |
| H21 | المعدن | 18.5 | 7.3 | 3.8 | ||
| H21 | المعدن | 20 | 8 | 4 | AC250V 20A | #16 3135 |

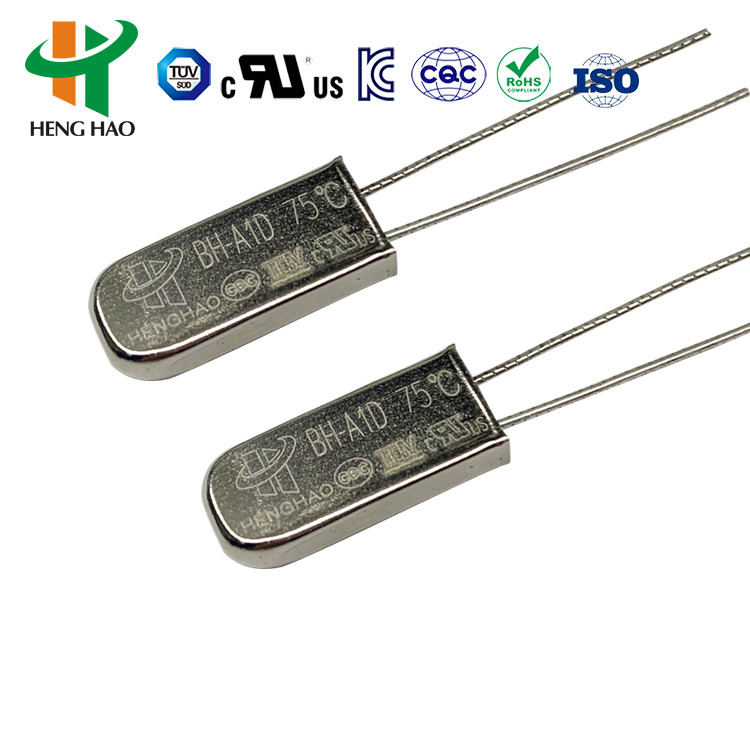

| BH-A1D | المعدن | 15 | 6.6 | 3.2 | DC-12V max 12A؛ DC-24V max 10A؛ AC-125V max 8A؛ AC-250V | #20 3135، #22 3266، #22 3135، نهاية 5mm نصف محاولة، الطول هو 70mm، أو وفقا لمتطلبات العميل |
| BH-B2D | البلاستيك | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | البلاستيك | 15 | 5.2 | 2.4 | DC-12V max 4A؛ DC-24V max 3A؛ AC-125V max 3A؛ AC-250V max 2A | 3266-AWG24 #، 3135-AWG24 # أو شريط النيكل عادة، الطول هو 70 مم أو وفقا لمتطلبات العميل |
الحماية الحرارية من سلسلة BHهي أجهزة حماية أمنية فعالة وموثوقة وأجهزة إنذار تستخدم على نطاق واسع في تطبيقات مختلفة بما في ذلك:
هذه الحماية تمنع الأضرار الناجمة عن التيار الزائد والسخونة الزائدة الناجمة عن ظروف العمل غير الطبيعية.5MPa مناسبة للتثبيت المدمج في المحركات المطلية بالبلاستيك.
| الرمز | الحرارة | الرمز | الحرارة |
|---|---|---|---|
| 30 | 30 درجة مئوية | 100 | 100 درجة مئوية |
| 35 | 35 درجة مئوية | 105 | 105 درجة مئوية |
| 40 | 40 درجة مئوية | 110 | 110 درجة مئوية |
| 45 | 45 درجة مئوية | 115 | 115 درجة مئوية |
| 50 | 50 درجة مئوية | 120 | 120 درجة مئوية |
| 55 | 55 درجة مئوية | 125 | 125 درجة مئوية |
| 60 | 60 درجة مئوية | 130 | 130 درجة مئوية |
| 70 | 70 درجة مئوية | 135 | 135 درجة مئوية |
| 75 | 75 درجة مئوية | 140 | 140 درجة مئوية |
| 80 | 80 درجة مئوية | 145 | 145 درجة مئوية |
| 85 | 85 درجة مئوية | 150 | 150 درجة مئوية |
| 90 | 90 درجة مئوية |
المدافع العالمية والمحسنة من سلسلة BW تحتوي على أغطية معدنية كبيرة وتتكون من أغطية معدنية موصلة حراريًا ، وأجزاء ثنائية المعادن المطاوئة بنقاط اتصال من سبائك الفضة ،أقواس موصلةفي حالة تشغيل غير طبيعي عندما ترتفع درجة حرارة البيئة إلى القيمة المحددةالأجزاء المعدنية تعمل بسرعةعندما يبرد الجهاز إلى درجة حرارة تشغيلية آمنة ، تغلق نقاط الاتصال تلقائيًا وتستأنف العملية العادية.
| النموذج | الطول (ملم) | عرض (ملم) | الطول (ملم) |
|---|---|---|---|
| BW9700 | 20 | 7.3 | 3.8 |
سلسلة BW قابلة للتطبيق على البطاريات القابلة لإعادة الشحن والحبال والجهازات المساحية والمحركات والمحولات والأدوات الكهربائية والأجهزة الكهربائية الحرارية والأدوات.
| الرمز | درجة حرارة مفتوحة | إعادة ضبط درجة الحرارة | الرمز | درجة حرارة مفتوحة | إعادة ضبط درجة الحرارة |
|---|---|---|---|---|---|
| 045 | 45±4.5 درجة مئوية | ≥33 درجة مئوية | 105 | 105±5°C | 75±15 درجة مئوية |
| 050 | 50±5°C | ≥35 درجة مئوية | 110 | 110±5°C | 75±15 درجة مئوية |
| 055 | 55±5°C | 42±6°C | 115 | 115±5°C | 80±15 درجة مئوية |
| 060 | 60±5°C | 45±8°C | 120 | 120±5°C | 85±15 درجة مئوية |
| 065 | 65±5°C | 48±10°C | 125 | 125±5°C | 85±15 درجة مئوية |
| 070 | 70±5°C | 50±12 درجة مئوية | 130 | 130±5°C | 90±15°C |
| 075 | 75±5°C | 53±14°C | 135 | 135±5°C | 95±15 درجة مئوية |
| 080 | 80±5°C | 55±15 درجة مئوية | 140 | 140±5°C | 100±15 درجة مئوية |
| 085 | 85±5°C | 60±15 درجة مئوية | 145 | 145±5°C | 100±15 درجة مئوية |
| 090 | 90±5°C | 65±15°C | 150 | 150±5°C | 105±15°C |
| 095 | 95±5°C | 70±15 درجة مئوية | 155 | 155±5°C | 110±15°C |
| 100 | 100±5°C | 70±15 درجة مئوية |
