تفاصيل المنتج:
|
| دورة الحياة: | 100000 دورة | الجهد والتيار: | 250 فولت 16 أمبير |
|---|---|---|---|
| نوع الاتصال: | عادة ما تكون مغلقة أو مفتوحة عادة | نوع التبديل: | إعادة الضبط التلقائي أو إعادة الضبط اليدوي |
| نطاق الحرارة: | 0-250 ℃ | قضية: | الباكليت |
| إبراز: | بر-A2D الحرارة ثنائية المعادن,بر-A7D الحماية الحرارية الحرارة ثيماتالي |
||
منظم حرارة سلسلة BHمبدأ وهيكل
تم إحكام غلق واقيات سلسلة BW و BH لحمايتها من التيار الزائد ودرجة الحرارة الزائدة. تتميز بمقاومة داخلية صغيرة، ولا تصدر ضوضاء، وتعمل بإعادة الضبط التلقائي. عندما يمر التيار عبر ثنائي المعدن الحساس لدرجة الحرارة والتيار، يتغير وضعه بسبب ظروف درجة الحرارة الزائدة أو التيار الزائد، إما بقطع الدائرة أو تشغيلها. تعتبر سلسلة BH أكثر أمانًا من الواقيات العادية حيث لا يوجد تأخير في تأثير درجة الحرارة في ظل ظروف التيار العالي المفاجئ.
| التصنيف الكهربائي | تيار مستمر 12 فولت بحد أقصى 12 أمبير؛ تيار مستمر 24 فولت بحد أقصى 10 أمبير؛ تيار متردد 125 فولت بحد أقصى 8 أمبير؛ تيار متردد 250 فولت بحد أقصى 16 أمبير |
|---|---|
| درجة حرارة الفتح | (30~150)±5 درجة مئوية؛ خطوة 5 درجة مئوية |
| درجة حرارة إعادة الضبط | 2/3 من درجة حرارة التشغيل مع تحمل ±15 درجة مئوية. يمكن أيضًا توفير درجة حرارة إعادة الضبط حسب متطلبات العملاء. |
| عدد مرات الاستخدام | 10000 مرة |
| الحجم | طول 15 مم عرض 7.1 مم ارتفاع 3.8 مم |
| سلك توصيل | #22 3266، طرف نصف فصل، الطول 70 مم، أو حسب متطلبات العميل |
| رقم ملف UL | E487478 |
| رقم شهادة CQC | CQC16002142880 |
| رقم شهادة TUV | B160592241002 |
| الموديل | الهيكل | الطول (مم) | العرض (مم) | الارتفاع (مم) | الجهد والتيار | سلك توصيل |
|---|---|---|---|---|---|---|
| H20 | بلاستيك | 18.5 | 8 | 4 | تيار مستمر 12 فولت بحد أقصى 12 أمبير؛ تيار مستمر 24 فولت بحد أقصى 10 أمبير؛ تيار متردد 125 فولت بحد أقصى 8 أمبير؛ تيار متردد 250 فولت بحد أقصى 10 أمبير | #20 3135، طرف 5 مم نصف فصل، الطول 70 مم، أو حسب متطلبات العميل |
| H21 | معدن | 18.5 | 7.3 | 3.8 | ||
| H21 | معدن | 20 | 8 | 4 | تيار متردد 250 فولت 20 أمبير | #16 3135 |

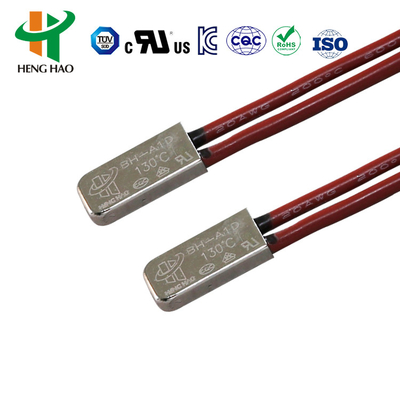

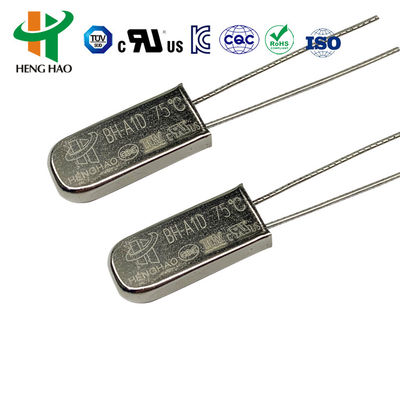

| BH-A1D | معدن | 15 | 6.6 | 3.2 | تيار مستمر 12 فولت بحد أقصى 12 أمبير؛ تيار مستمر 24 فولت بحد أقصى 10 أمبير؛ تيار متردد 125 فولت بحد أقصى 8 أمبير؛ تيار متردد 250 فولت | #20 3135، #22 3266، #22 3135، طرف 5 مم نصف فصل، الطول 70 مم، أو حسب متطلبات العميل |

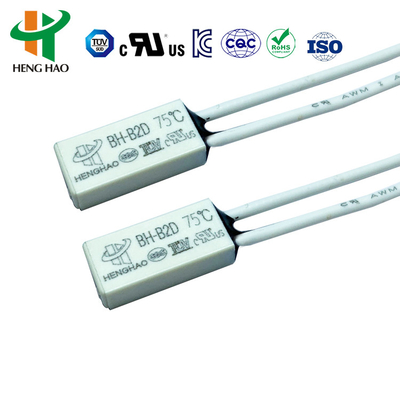

| BH-B2D | بلاستيك | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | بلاستيك | 15 | 5.2 | 2.4 | تيار مستمر 12 فولت بحد أقصى 4 أمبير؛ تيار مستمر 24 فولت بحد أقصى 3 أمبير؛ تيار متردد 125 فولت بحد أقصى 3 أمبير؛ تيار متردد 250 فولت بحد أقصى 2 أمبير | 3266-AWG24#، 3135-AWG24# أو شريط نيكل عادةً، الطول 70 مم أو حسب متطلبات العميل |
واقيات حرارية لسلسلة BHهي أجهزة حماية وإنذار فعالة وموثوقة، تستخدم على نطاق واسع في أنواع مختلفة من المحركات بقوة 1.5 حصان،أجهزة الإضاءة، آلات لحام العاكس، مزودات الطاقة المفتاحية،حزم البطاريات القابلة لإعادة الشحن، كوابح مصابيح الفلورسنت،أدوات الطاقة المحمولة، الأجهزة الكهربائية والمعدات الكهربائية الأخرى لمنع التيار الزائد والسخونة الزائدة الناتجة عن حالة عمل غير طبيعية. الأنواع المعززة التي يمكنها تحمل ضغط 3.5 ميجا باسكال مناسبة للتركيب المدمج في المحركات المطلية بالبلاستيك.
| رمز | درجة الحرارة | رمز | درجة الحرارة |
|---|---|---|---|
| 30 | 30 درجة مئوية | 100 | 100 درجة مئوية |
| 35 | 35 درجة مئوية | 105 | 105 درجة مئوية |
| 40 | 40 درجة مئوية | 110 | 110 درجة مئوية |
| 45 | 45 درجة مئوية | 115 | 115 درجة مئوية |
| 50 | 50 درجة مئوية | 120 | 120 درجة مئوية |
| 55 | 55 درجة مئوية | 125 | 125 درجة مئوية |
| 60 | 60 درجة مئوية | 130 | 130 درجة مئوية |
| 70 | 70 درجة مئوية | 135 | 135 درجة مئوية |
| 75 | 75 درجة مئوية | 140 | 140 درجة مئوية |
| 80 | 80 درجة مئوية | 145 | 145 درجة مئوية |
| 85 | 85 درجة مئوية | 150 | 150 درجة مئوية |
| 90 | 90 درجة مئوية |
تتكون واقيات سلسلة H20 و H21 العالمية والمعززة ذات الغلاف المعدني الكبير من غلاف معدني موصل للحرارة، وأجزاء ثنائية المعدن ملحومة بنقطة تلامس من سبيكة الفضة، وقوس موصل، وقاعدة تثبيت عازلة، وشريط تلامس ثابت وكابل مقاوم للحرارة. في حالة التشغيل غير الطبيعي، عندما ترتفع درجة حرارة البيئة إلى القيمة المحددة، تقوم أجزاء ثنائية المعدن بإجراء سريع، وفتح نقطة التلامس، وفصل الدائرة. عندما يبرد الجهاز إلى درجة حرارة التشغيل الآمنة، يتم إغلاق نقطة التلامس تلقائيًا وتستأنف العملية العادية.
| التصنيف الكهربائي | تيار مستمر 12 فولت بحد أقصى 12 أمبير؛ تيار مستمر 24 فولت بحد أقصى 10 أمبير؛ تيار متردد 125 فولت بحد أقصى 8 أمبير؛ تيار متردد 250 فولت بحد أقصى 16 أمبير |
|---|---|
| درجة حرارة الفتح | (30~150)±5 درجة مئوية؛ خطوة 5 درجة مئوية |
| درجة حرارة إعادة الضبط | 2/3 من درجة حرارة التشغيل مع تحمل ±15 درجة مئوية. يمكن أيضًا توفير درجة حرارة إعادة الضبط حسب متطلبات العملاء. |
| عدد مرات الاستخدام | 10000 مرة |
| مقاومة إغلاق التلامس | ≤50 ميجا أوم |
| مقاومة العزل | ≥100 ميجا أوم |
| قوة العزل الكهربائي | تيار متردد 1500 فولت / 1 دقيقة بدون ظواهر انهيار وتفريغ |
| رقم ملف UL | E487478 |
| رقم شهادة CQC | CQC16002142880 |
| رقم شهادة TUV | B160592241002 |
سلسلة H20، H21 قابلة للتطبيق على البطاريات القابلة لإعادة الشحن، والكوابح، وأجهزة التدليك، والمحركات الدقيقة، والمحولات، والأدوات الكهربائية، والأجهزة الكهربائية الحرارية والأدوات.
