تفاصيل المنتج:
|
| دورة الحياة: | 100000 دورة | الجهد والتيار: | 250V 16A |
|---|---|---|---|
| نوع الاتصال: | عادة مغلقة أو مفتوحة عادة | نوع التبديل: | إعادة ضبط السيارات أو إعادة تعيين يدوي |
| نطاق درجة الحرارة: | 0-250 ℃ | قضية: | الباكليت |
| إبراز: | 9700K إعادة ضبط التأمين الحراري التلقائي,حماية الحرارة الثنائية المعدنية من الحمل الزائد,مفاتيح التأمين الحراري KSD9700,bimetallic thermostat overload protector,KSD9700 thermal fuse switch |
||
9700K الصمامات الحرارية KSD9700 الصمامات الحرارية ذاتية الضبط BW9700 منظم حرارة ثنائي المعدن
سلسلة BW و BH التي يمكن أن تحمي من التيار الزائد ودرجة الحرارة الزائدة مغلقة بإحكام، ومقاومة داخلية صغيرة، ولا ضوضاء وتعيد الضبط تلقائيًا. عندما يمر التيار عبر ثنائي المعدن الحساس لدرجة الحرارة والتيار، ستتغير حالة ثنائي المعدن بسبب درجة الحرارة الزائدة أو التيار الزائد لقطع الدائرة أو تشغيل الدائرة. سلسلة BH أكثر أمانًا من الواقيات العادية، حيث لا يوجد تأخر في تأثير درجة الحرارة في ظل حالة التيار الكبير المفاجئ.
منظم الحرارة من سلسلة BHمواصفات ’
التصنيف الكهربائي:
| التصنيف الكهربائي | DC-12V كحد أقصى 12A؛ DC-24V كحد أقصى 10A؛ AC-125V كحد أقصى 8A؛ AC-250V كحد أقصى 16A |
| درجة حرارة الفتح | (30~150)±5°C؛ 5°C خطوة |
| درجة حرارة إعادة الضبط | 2/3 من درجة حرارة التشغيل مع تفاوت ±15°C. يمكن أيضًا توفير درجة حرارة إعادة الضبط وفقًا لمتطلبات العملاء. |
| مرات الحياة | 10000 مرة |
| الحجم | L15mm W7.1mm H3.8mm |
| سلك الرصاص | #22 3266، نهاية نصف التعثر، الطول 70 مم، أو حسب متطلبات العميل ’ |
| رقم ملف UL | E487478 |
| رقم شهادة CQC | CQC16002142880 |
| رقم شهادة TUV | B160592241002 |
واقي حراري من سلسلة BH ’البعد

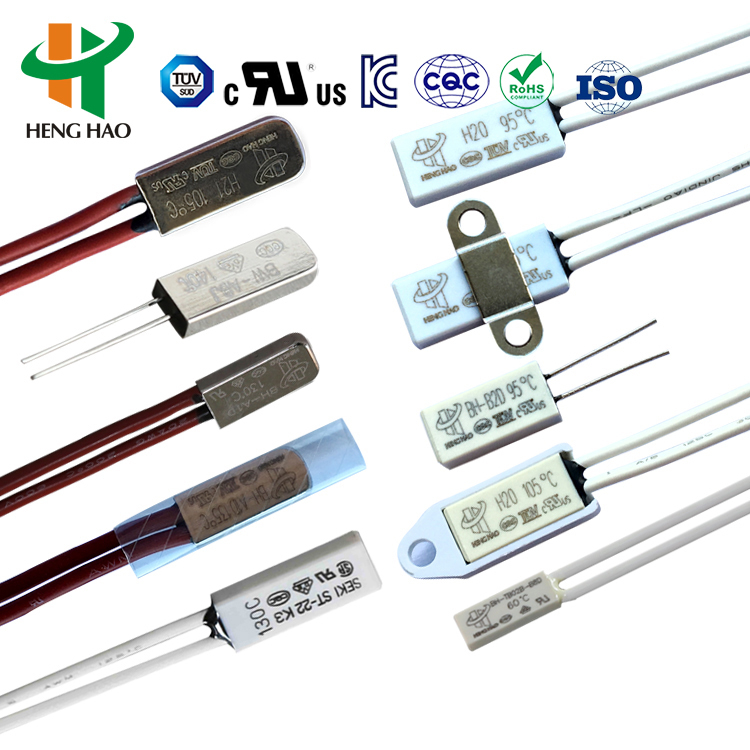

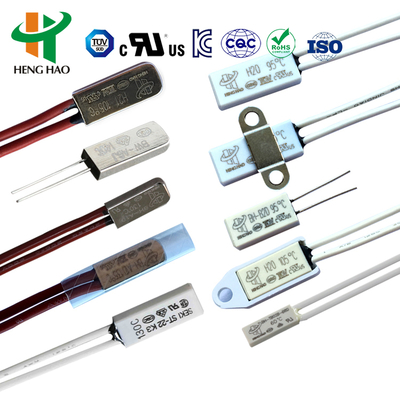

| الموديل | الحالة | الطول (مم) | العرض (مم) | الارتفاع (مم) | الجهد والتيار | سلك الرصاص |
| H20 | بلاستيك | 18.5 | 8 | 4 | DC-12V كحد أقصى 12A؛ DC-24V كحد أقصى 10A؛ AC-125V كحد أقصى 8A؛ AC-250V كحد أقصى 10A |
#20 3135، نهاية 5 مم نصف التعثر، الطول 70 مم، أو حسب متطلبات العميل ’ |
| H21 | معدن | 18.5 | 7.3 | 3.8 | ||
| H21 | معدن | 20 | 8 | 4 | AC250V 20A | #16 3135 |

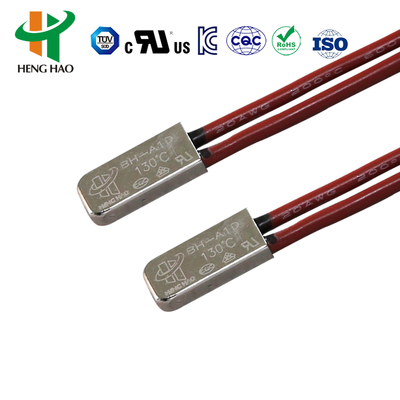

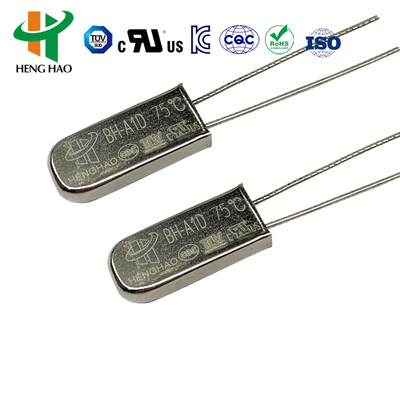

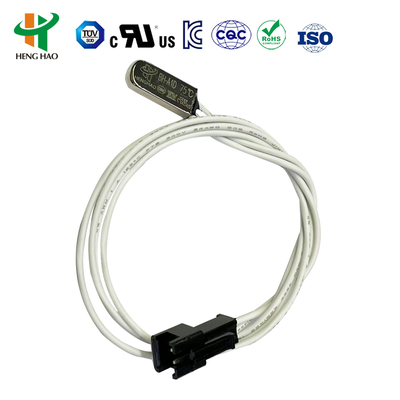

| BH-A1D | معدن | 15 | 6.6 | 3.2 | DC-12V كحد أقصى 12A؛ DC-24V كحد أقصى 10A؛ AC-125V كحد أقصى 8A؛ AC-250V |
#20 3135، #22 3266، #22 3135، نهاية 5 مم نصف التعثر، الطول 70 مم، أو حسب متطلبات العميل ’ |

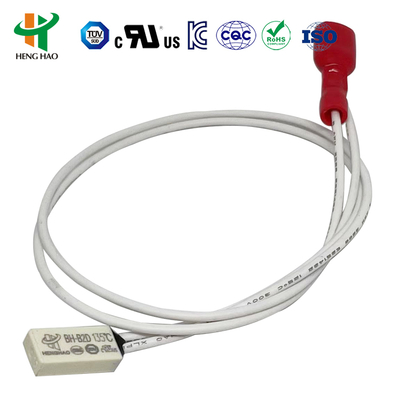

| BH-B2D | بلاستيك | 15 | 7.1 | 3.8 | ||

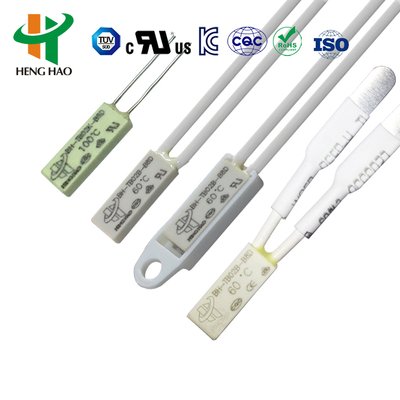

| BH-TB02B-B8D | بلاستيك | 15 | 5.2 | 2.4 | DC-12V كحد أقصى 4A؛ DC-24V كحد أقصى 3A؛ AC-125V كحد أقصى 3A؛ AC-250V كحد أقصى 2A | 3266-AWG24#، 3135-AWG24# أو شريط نيكل عادةً، الطول 70 مم أو حسب متطلبات العميل ’ |
منظم الحرارة من سلسلة BHتطبيق وتعليمات ’
واقيات حرارية من سلسلة BH، واقي أمان موثوق وفعال وأجهزة إنذار، تستخدم على نطاق واسع في أنواع مختلفة من محركات 1.5 حصان،جهاز الإضاءة، آلة لحام العاكس، طاقة التبديل،حزمة بطارية قابلة لإعادة الشحن، موازنات مصابيح الفلورسنت،أدوات الطاقة المحمولة، الأجهزة الكهربائية وغيرها من المعدات الكهربائية لمنع التيار الزائد وارتفاع درجة الحرارة بسبب حالة العمل غير الطبيعية. الأنواع المفروضة التي يمكنها تحمل ضغط 3.5 ميجا باسكال مناسبة للتركيب المدمج للمحرك المطلي بالبلاستيك.
| الكود | درجة الحرارة | الكود | درجة الحرارة |
| 30 | 30℃ | 100 | 100℃ |
| 35 | 35℃ | 105 | 105℃ |
| 40 | 40℃ | 110 | 110℃ |
| 45 | 45℃ | 115 | 115℃ |
| 50 | 50℃ | 120 | 120℃ |
| 55 | 55℃ | 125 | 125℃ |
| 60 | 60℃ | 130 | 130℃ |
| 70 | 70℃ | 135 | 135℃ |
| 75 | 75℃ | 140 | 140℃ |
| 80 | 80℃ | 145 | 145℃ |
| 85 | 85℃ | 150 | 150℃ |
| 90 | 90℃ |
منظم الحرارة من سلسلة BW /KSD9700 واقي حراري/BW9700 واقي درجة الحرارة
منظم الحرارة من سلسلة H20,H21مبدأ وهيكل ’
تتكون واقيات H20,H21serial العالمية والمحسنة ذات الغلاف المعدني الكبير من الغلاف المعدني الموصل للحرارة، وأجزاء ثنائية المعدن ملحومة بنقطة تلامس سبيكة الفضة، وقوس موصل، وحامل تثبيت عازل، وشريط تلامس ثابت وكابل مقاوم للحرارة. في حالة التشغيل غير الطبيعي، جنبًا إلى جنب مع زيادة درجة حرارة البيئة إلى القيمة المحددة، تقوم الأجزاء ثنائية المعدن بعمل سريع، وفتح نقطة التلامس، وفصل الدائرة. عندما يتم تبريد الجهاز إلى درجة الحرارة للتشغيل الآمن، ستغلق نقطة التلامس تلقائيًا وتستعيد التشغيل العادي.
واقي حراري من سلسلة H20,H21مواصفات ’
| التصنيف الكهربائي | DC-12V كحد أقصى 12A؛ DC-24V كحد أقصى 10A؛ AC-125V كحد أقصى 8A؛ AC-250V كحد أقصى 16A |
| درجة حرارة الفتح | (30~150)±5°C؛ 5°C خطوة |
| درجة حرارة إعادة الضبط | 2/3 من درجة حرارة التشغيل مع تفاوت ±15°C. يمكن أيضًا توفير درجة حرارة إعادة الضبط وفقًا لمتطلبات العملاء. |
| مرات الحياة | 10000 مرة |
| مقاومة إغلاق التلامس: | ≤50mΩ |
| مقاومة العزل: | ≥100mΩ |
| القوة الكهربائية: |
|
| رقم ملف UL | E487478 |
| رقم شهادة CQC | CQC16002142880 |
| رقم شهادة TUV | B160592241002 |
واقي حراري من سلسلة H20,H21 ’البعد
| الموديل | الحالة | الطول (مم) | العرض (مم) | الارتفاع (مم) | الجهد والتيار | سلك الرصاص |
| H20 | بلاستيك | 18.5 | 8 | 4 | DC-12V كحد أقصى 12A؛ DC-24V كحد أقصى 10A؛ AC-125V كحد أقصى 8A؛ AC-250V كحد أقصى 10A |
#20 3135، نهاية 5 مم نصف التعثر، الطول 70 مم، أو حسب متطلبات العميل ’ |
| H21 | معدن | 18.5 | 7.3 | 3.8 | ||
| H21 | معدن | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | معدن | 15 | 6.6 | 3.2 | DC-12V كحد أقصى 12A؛ DC-24V كحد أقصى 10A؛ AC-125V كحد أقصى 8A؛ AC-250V |
#20 3135، #22 3266، #22 3135، نهاية 5 مم نصف التعثر، الطول 70 مم، أو حسب متطلبات العميل ’ |
| BH-B2D | بلاستيك | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | بلاستيك | 15 | 5.2 | 2.4 | DC-12V كحد أقصى 4A؛ DC-24V كحد أقصى 3A؛ AC-125V كحد أقصى 3A؛ AC-250V كحد أقصى 2A | 3266-AWG24#، 3135-AWG24# أو شريط نيكل عادةً، الطول 70 مم أو حسب متطلبات العميل ’ |
تطبيق واقي درجة الحرارة من سلسلة H20,H21 ’H20,H21series قابلة للتطبيق على البطارية القابلة لإعادة الشحن، والموازن، والمدلك، والمحرك الصغير، والمحول، والأدوات الكهربائية، والأجهزة الكهربائية الحرارية والأداة وما إلى ذلك.
المنتج UL، CQC، TUV و RoHS الموافقة على الشهادة.
